Description du produit et évaluations du système
Spécifications de base : le contrôleur a une puissance nominale de 0,75 kW et fonctionne sur une tension nominale de 220 V.

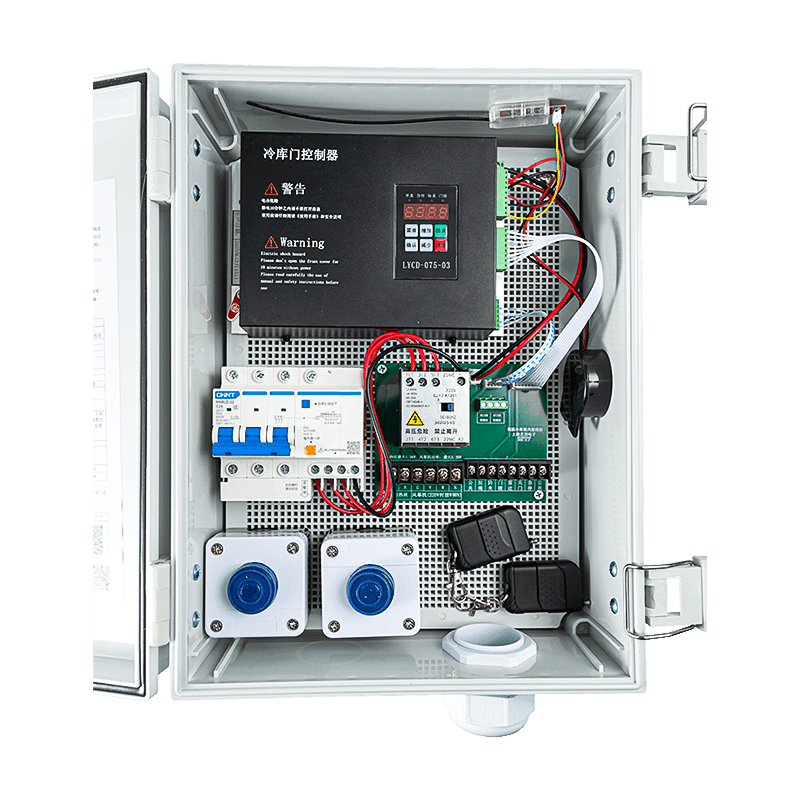

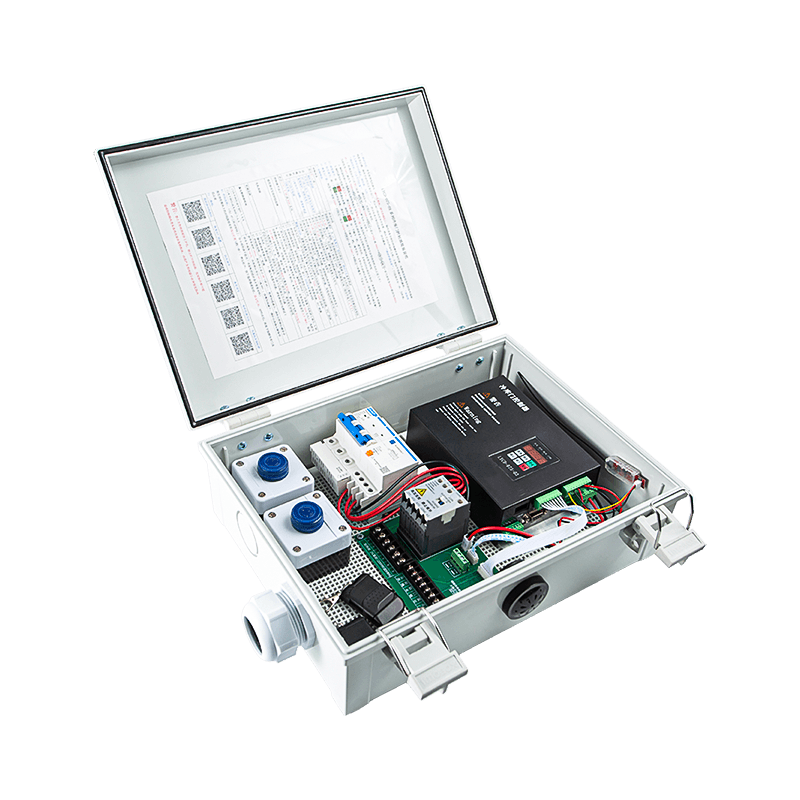

Intégration du système : il est généralement logé dans le boîtier de commande de porte du réfrigérateur AIG-1500L-01J.

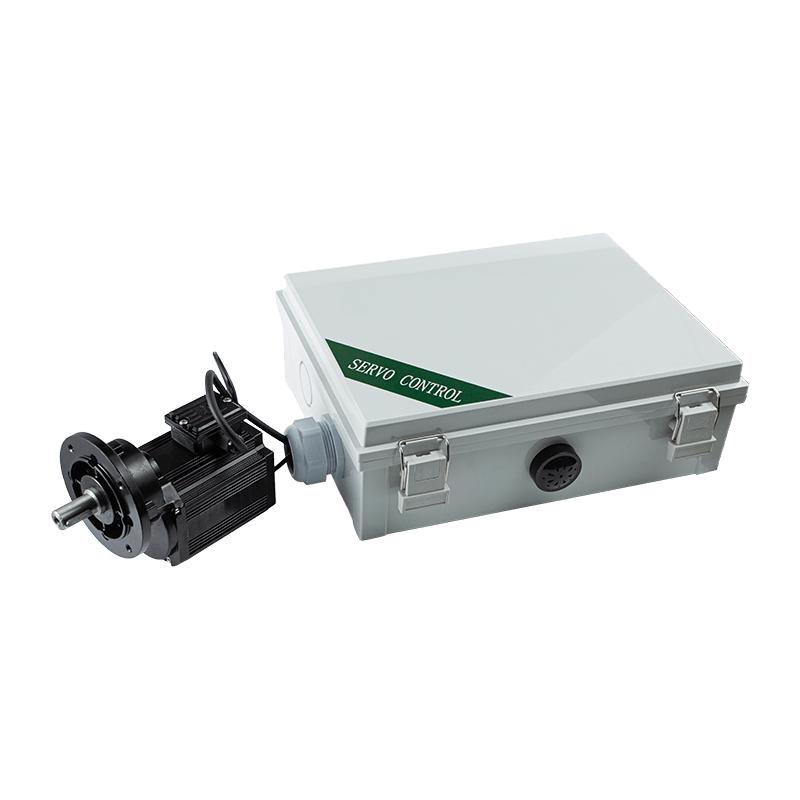

Moteur compatible : le système utilise le MT01-JS-45N (DLG-56S-45), un moteur à engrenages à aimant permanent triphasé doté d'un couple nominal de 45 N.m et d'un rapport de réduction de 1:6,45.
Prise en charge périphérique : le contrôleur comprend des sorties dédiées pour les fils chauffants externes (jusqu'à 1 kW à 220 V) pour empêcher le gel des portes et des rideaux d'air externes (jusqu'à 2,2 kW) pour maintenir le contrôle climatique.
Applications
Environnement principal : Il est conçu pour les installations de stockage frigorifique, gérant des portes coulissantes lourdes qui nécessitent un couple et une précision élevés.
Résilience environnementale : le système est conçu pour résister à des conditions difficiles, le moteur étant conçu pour des températures ambiantes comprises entre -25 °C et 50 °C et une humidité relative allant jusqu'à 95 %.
Principales fonctionnalités
Mise en service guidée par la voix : le contrôleur dispose d'une méthode de débogage automatisée dans laquelle un haut-parleur fournit un compte à rebours et des invites vocales pour guider l'utilisateur tout au long de l'autotest de la porte et de la mesure de la largeur.
Interface E/S flexible : elle fournit des bornes pour une large gamme de signaux externes, notamment des cordons de traction, des radars, des serrures de porte, des arrêts d'urgence et des capteurs anti-pincement.
Paramétrage personnalisable : les utilisateurs peuvent régler neuf vitesses, le courant de démarrage du moteur et les couples de serrage spécifiques lorsque la porte atteint ses positions complètement ouvertes ou fermées.
Relais programmables : trois sorties relais peuvent être affectées à diverses fonctions, telles que la commutation de rideau d'air, les signaux d'occupation de bibliothèque ou les sorties d'alarme.
Gestion à distance : le système comprend un module récepteur de télécommande avec des procédures simples d'appariement de code et d'effacement pour un fonctionnement sans fil.
Paramètres de performances du produit
| Tension d'entrée | 176-264 VCA, 50/60 Hz |
| Contrôle du moteur | Motoréducteur servo haute tension contrôlable, puissance de sortie maximale 1500 W |
| Signaux d'entrée | Ouvrir, Fermer, Arrêter, Anti-pincement / Protection incendie, Serrure de porte, Radar, etc. |
| Sorties | Moteur de rideau d'air 380 VAC, élément chauffant 220 VAC, buzzer, signal de position ouverte, signal de position fermée |
| Communications | Une interface RS485, permettant un contrôle en réseau |
