Description du produit et applications
Application cible : Ce contrôleur est spécialement conçu pour le fonctionnement des portes médicales et des portes coulissantes.

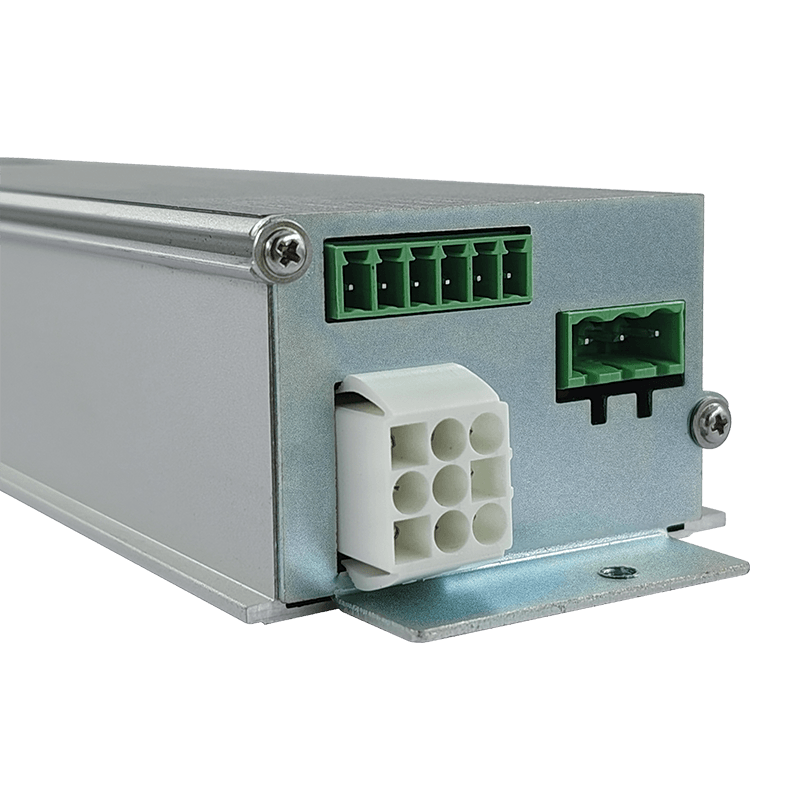

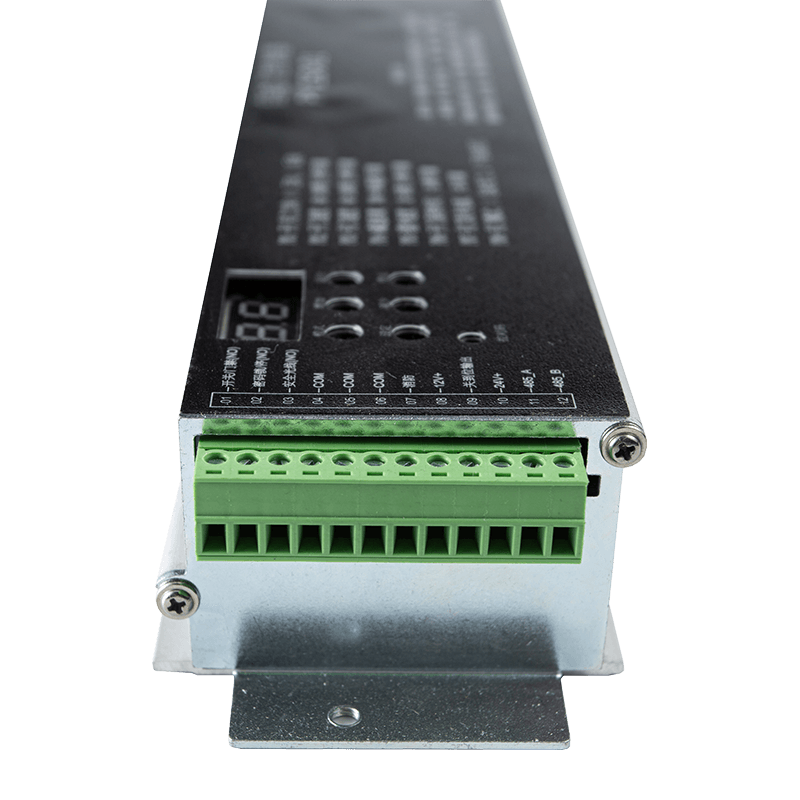

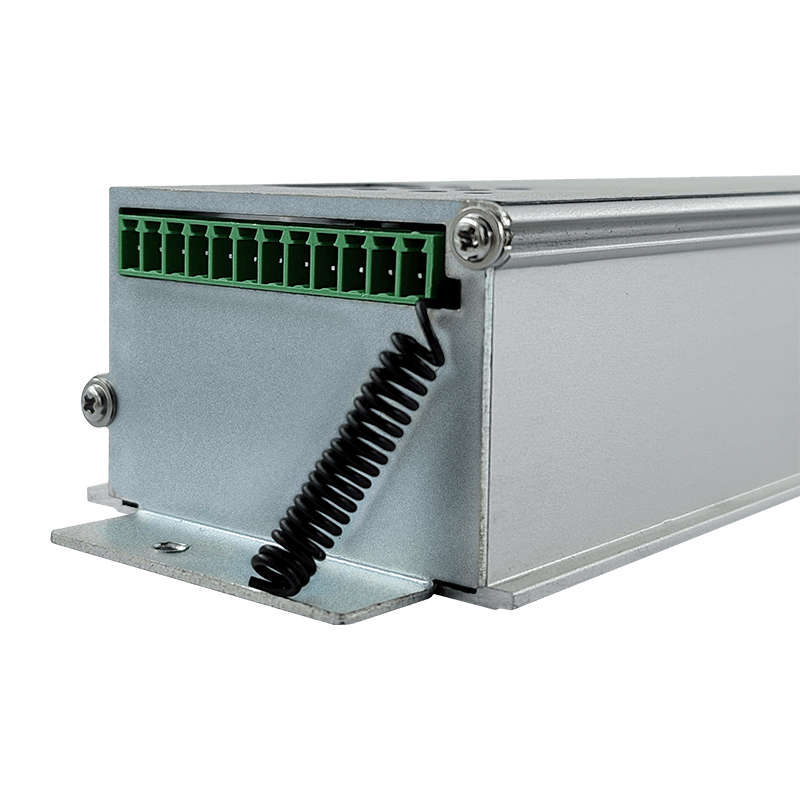

Spécification du modèle : Le modèle AIG-150P-02 est la version de la série spécifiquement configurée pour être utilisée avec un moteur DC sans balais.
Type de système : Il s’agit d’un contrôleur de haute précision qui gère le mouvement de la porte grâce à des courbes de vitesse et des paramètres de couple personnalisables.
Principales fonctionnalités
Initialisation intelligente : à la mise sous tension, le contrôleur peut effectuer une mesure automatique de la largeur de la porte (A_c) et ralentir l'ouverture/la fermeture de la porte pour identifier les limites.
Courbes opérationnelles personnalisables :
Courbes normales d'ouverture/fermeture : le système utilise une approche multiphase comprenant un démarrage à basse vitesse, un déplacement à grande vitesse, une décélération et une phase d'approche finale.
Paramètres utilisateur (série P) : permet le réglage des vitesses d'ouverture/fermeture, de fermeture à basse vitesse et des délais de fermeture automatique.
Gestion sophistiquée du couple : fournit des paramètres indépendants pour le couple de démarrage, le couple anti-pincement et le couple de maintien (pour maintenir la porte en position) pour les cycles d'ouverture et de fermeture.
Modes de contrôle avancés :
Mode de démonstration du vieillissement : permet des tests de cycle continu avec des intervalles réglables.
Mode batterie d'urgence : une fonction commutable pour garantir le fonctionnement en cas de panne de courant.
Mode test moteur : facilite les diagnostics techniques.
Spécifications du produit
| Tension d'entrée | 176-264 VCA, 50/60 Hz |
| Contrôle du moteur | Prend en charge un moteur sans balais ou un servomoteur 24 V CC, avec un courant de sortie maximum de 7,5 A et une puissance de sortie maximale de 150 W. |
| Récepteur de télécommande intégré |
| Interface de communication RS-485 pour la connectivité réseau |
| Signaux d'entrée | Ouverture/Fermeture, Arrêt, Alarme incendie, Capteur de sécurité, Radar, Entrée de verrouillage |
| Signaux de sortie | Serrure/lumière de porte, sortie de verrouillage de fermeture |
| Applications | Portes coulissantes médicales, portes en verre, portes d'armoires, portes coulissantes robustes, etc. |
