Technologies de détection d'inclinaison : choisir le bon principe de mesure

Tous les inclinomètres ne mesurent pas l'angle de la même manière, et le principe de détection sous-jacent a des implications directes sur la précision, le comportement de dérive, la réponse dynamique et l'adéquation aux différents environnements d'installation. Les trois technologies dominantes déployées dans les applications industrielles et de génie civil comportent chacune des compromis distincts.

Accéléromètres capacitifs MEMS sont la technologie la plus largement adoptée dans les capteurs d'inclinaison modernes. Ils mesurent la composante de l’accélération gravitationnelle le long d’un ou deux axes sensibles et calculent l’angle d’inclinaison de manière trigonométrique. Leurs principaux avantages sont une haute résolution (souvent inférieure à 0,001°), un format compact et une faible consommation d'énergie. La sensibilité aux vibrations constitue la principale limitation : dans les environnements soumis à une excitation mécanique soutenue, les capteurs basés sur MEMS nécessitent un filtrage numérique pour séparer l'inclinaison quasi statique du bruit d'accélération dynamique.

Capteurs d'inclinaison à fluide électrolytique utiliser la position d'un liquide conducteur dans une cavité scellée pour détecter l'inclinaison. Ils sont intrinsèquement insensibles aux vibrations haute fréquence – le fluide agit comme un filtre passe-bas mécanique – ce qui les rend bien adaptés aux applications sur des machines vibrantes ou des structures sujettes aux sismiques. Cependant, leur plage de mesure est généralement plus étroite et les changements de viscosité des fluides dus à la température peuvent introduire une dérive sans compensation active.

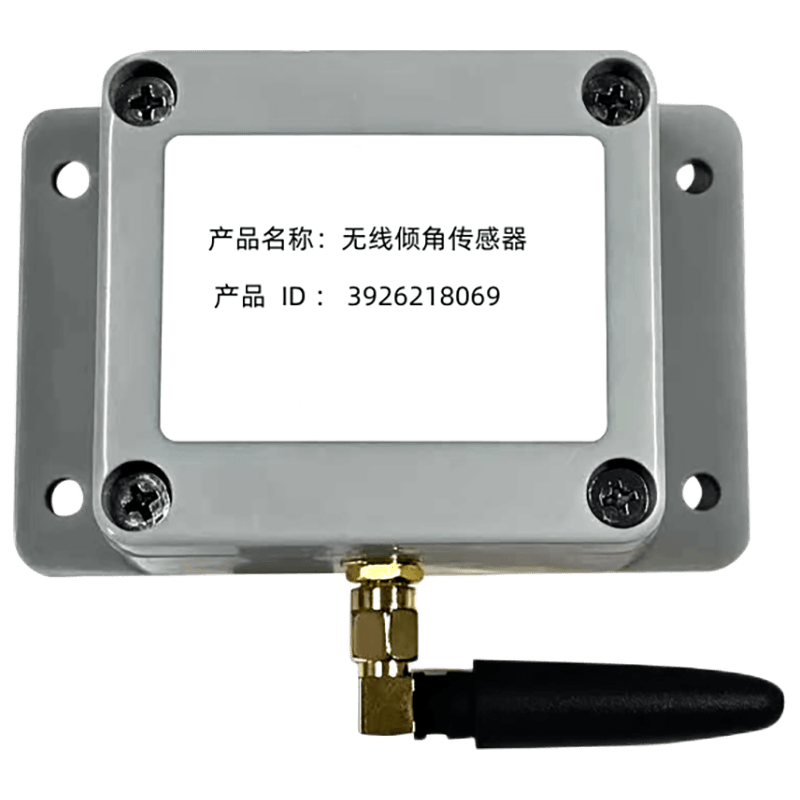

Inclinomètres à fibre optique fonctionnent selon des principes interférométriques ou de modulation d'intensité, offrant une immunité aux interférences électromagnétiques et la capacité de fonctionner en toute sécurité dans des environnements explosifs ou chimiquement agressifs. Ils constituent le choix privilégié pour la surveillance des infrastructures critiques – fronts de barrage, puits de mine, sous-stations à haute tension – où la longévité des capteurs et la sécurité intrinsèque sont primordiales. Un Capteur d'inclinaison sans fil Construit sur la technologie MEMS avec une compensation de vibration intégrée robuste, il offre désormais des performances de mesure qui rivalisent avec les capteurs électrolytiques dans la plupart des cas d'utilisation industrielle, à un coût nettement inférieur et avec l'avantage supplémentaire de la connectivité sans fil.

Précision, résolution et calibrage : ce que signifient réellement les spécifications

Les fiches techniques des capteurs d'inclinaison confondent souvent résolution, précision et répétabilité – trois paramètres de performances distincts qui déterminent l'adéquation à l'usage dans différentes applications. Comprendre la différence est essentiel lors de la spécification d'un Inclinomètre sans fil de haute précision pour une tâche de surveillance exigeante.

• Résolution est le plus petit changement d'angle que le capteur peut détecter et signaler. Une résolution de 0,01° signifie que la sortie ne changera pas tant que l'inclinaison ne sera pas modifiée d'au moins ce montant. Une haute résolution n'implique pas une grande précision : un capteur peut détecter de manière fiable des changements de 0,01° tout en ayant un décalage systématique de 0,5°.
• Précision (ou erreur absolue) décrit à quel point l'angle rapporté est proche du véritable angle physique. Il englobe l'erreur de linéarité, le décalage du point zéro et la variation de gain induite par la température. Pour la surveillance de l’état des structures et les applications géotechniques, la précision absolue sur toute la plage de mesure et sur toute la plage de température de fonctionnement constitue la spécification de contrôle.
• Répétabilité définit la cohérence avec laquelle le capteur revient à la même sortie lors du retour à un angle connu après l'excursion. Une répétabilité élevée est essentielle dans les applications où le changement relatif (et non la position absolue) est la variable surveillée, comme le suivi du tassement à long terme ou de la rotation des fondations.

La compensation de température mérite une attention particulière. Les capteurs MEMS présentent une dérive de gain et de décalage avec la température qui peut éclipser les mouvements structurels surveillés. Les capteurs conçus pour un déploiement industriel doivent spécifier explicitement leur coefficient de décalage de température (TCO) et leur coefficient de sensibilité à la température (TCS). Un TCO de 0,003°/°C sur une plage de fonctionnement de 60°C produit une erreur thermique dans le pire des cas de 0,18°, ce qui est significatif dans les applications où le déplacement structurel attendu correspond à des fractions de degré. ASY Electronics résout ce problème grâce à une détection de température sur puce associée à des coefficients d'étalonnage d'usine appliqués dans le micrologiciel, garantissant que les angles rapportés reflètent la véritable inclinaison plutôt que les artefacts de mesure induits thermiquement.

Surveillance de l'état des structures : modèles de déploiement et logique d'alerte

Dans le cadre de la surveillance de l'état des structures (SHM), les capteurs d'inclinaison ne sont généralement pas déployés en tant qu'instruments autonomes mais en tant que nœuds au sein d'un réseau de mesure spatialement distribué. La valeur diagnostique ne réside pas dans la lecture d'un seul capteur, mais dans le modèle d'inclinaison différentielle sur un ensemble de points de mesure - un modèle qui peut localiser la redistribution des charges, le tassement des fondations ou les dommages structurels progressifs plus précisément que n'importe quel indicateur de déformation global.

Les architectures de déploiement courantes incluent :

• Tableaux de colonnes verticales — des capteurs installés à intervalles de hauteur réguliers sur les piliers de pont, les colonnes de bâtiments ou les murs de soutènement pour détecter les profils de courbure de flexion et identifier l'élévation de la déformation maximale.
• Grilles périmétriques de fondation — des capteurs placés à chaque coin et à mi-portée des fondations d'une structure pour détecter les tassements différentiels et identifier les sections qui subissent un affaissement préférentiel.
• Transects de pente et de remblai — des capteurs installés à intervalles de profondeur le long des sections transversales des pentes pour surveiller le développement des surfaces de glissement en rotation dans les applications géotechniques.

Les seuils d'alerte dans les déploiements SHM sont généralement structurés en niveaux. Un seuil de premier niveau déclenche une journalisation automatisée à une fréquence d'échantillonnage élevée pour capturer l'évolution temporelle de l'événement d'inclinaison. Un seuil de deuxième niveau déclenche une notification à l'ingénieur. Un seuil de troisième niveau déclenche des protocoles d’intervention d’urgence. Il est essentiel que les seuils soient définis par rapport à la ligne de base établie par chaque capteur, et non en termes angulaires absolus. , puisque différents éléments structurels au sein d'un même projet auront des inclinaisons initiales différentes et des taux de dérive acceptables à long terme différents.

Surveillance des équipements industriels : au-delà des applications de construction

Bien que le génie civil et la construction représentent les cas d'utilisation les plus visibles de la détection d'inclinaison, la technologie offre une valeur substantielle dans une gamme plus large d'applications de surveillance des actifs industriels qui sont souvent moins évoquées. Un Nœud de capteur d'inclinaison sans fil industriel avec une transmission sans fil de faible puissance, il permet une surveillance rentable de toutes les classes d'actifs où l'instrumentation filaire n'est pas pratique.

Alignement de machines tournantes lourdes est un domaine dans lequel la surveillance de l'inclinaison ajoute une dimension de maintenance préventive que l'analyse des vibrations à elle seule ne peut pas fournir. Des changements d'inclinaison de la plaque de base d'aussi peu que 0,05° peuvent indiquer un affaissement des fondations ou un desserrage des boulons dans les installations de pompes et de compresseurs, précédant souvent des semaines d'anomalies de vibration détectables. La surveillance continue de l'inclinaison au niveau du pied de la machine fournit un indicateur précoce qui déclenche une inspection ciblée avant que le désalignement n'évolue vers des dommages aux roulements ou aux accouplements.

Surveillance de l’intégrité des réservoirs de stockage et des silos représente une application croissante dans le traitement chimique et la manutention de matériaux en vrac. Une inclinaison différentielle à la base d’un réservoir de stockage de grand diamètre peut signaler un support de fondation inégal ou une déformation localisée des parois. Par rapport aux méthodes d'enquête manuelles, la surveillance continue sans fil de l'inclinaison réduit considérablement la fréquence des inspections et fournit des données en temps réel lors des événements de chargement dynamique (remplissage, déchargement et excitation sismique) lorsque le risque de déformation est le plus élevé.

Systèmes de sécurité des équipements mobiles et de levage comptez sur la détection d'inclinaison pour appliquer des limites d'angle de fonctionnement sûres. Les grues, les plates-formes élévatrices et les plates-formes de forage mobiles nécessitent un retour d'inclinaison en temps réel pour éviter les incidents de renversement. Dans ce contexte, la vitesse de réponse du capteur et le comportement de sécurité en cas de défaillance du capteur sont les exigences dominantes des spécifications, plutôt que la stabilité de la dérive à long terme. ASY Electronics conçoit ses nœuds de capteurs d'inclinaison pour répondre à tout le spectre, depuis la surveillance structurelle à dérive lente jusqu'aux applications de verrouillage de sécurité dynamique, répondant ainsi aux divers besoins de la fabrication moderne et de la gestion des infrastructures.
