Instructions de câblage pour le filtre d'isolation
Dans les applications pratiques de support de lignes électriques, des charges importantes telles que des stabilisateurs de tension, des convertisseurs de fréquence, des systèmes d'asservissement, des moteurs haute puissance, des condensateurs de grande capacité et des unités UPS sont généralement installées sur les lignes électriques. Ces charges présentent des effets d’absorption prononcés sur les signaux haute fréquence dans les porteuses de lignes électriques à large bande. Pour éviter la dégradation des performances des porteurs de lignes électriques, il est fortement recommandé d'installer des filtres d'isolation dédiés sur les lignes électriques afin de bloquer les interférences des sources de charge, obtenant ainsi des performances de communication optimales pour les systèmes de porteurs de lignes électriques.
Méthode de câblage pour le filtre d'isolation :
1.Côté alimentation : l'entrée (LINE) du filtre d'isolation côté alimentation est connectée à l'entrée d'alimentation, tandis que sa sortie (LOAD) est liée à la sortie (LOAD) du filtre d'isolation côté charge. Une porteuse haut débit est connectée en parallèle à la sortie (LOAD) du filtre d'isolation.
2.Côté charge : La sortie (LOAD) du filtre d'isolement côté charge est connectée à l'entrée de l'alimentation, tandis que son entrée (LINE) est liée à l'équipement de charge. Une porteuse haut débit est connectée en parallèle à la sortie (LOAD) du filtre d'isolation.

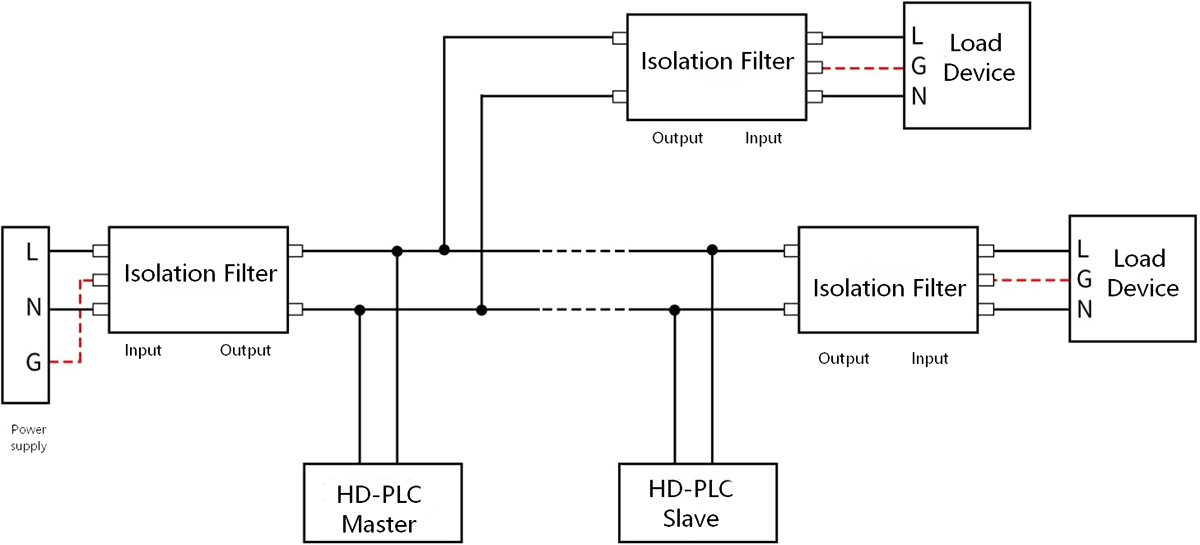

Le schéma de câblage du filtre d'isolement monophasé est présenté ci-dessous :

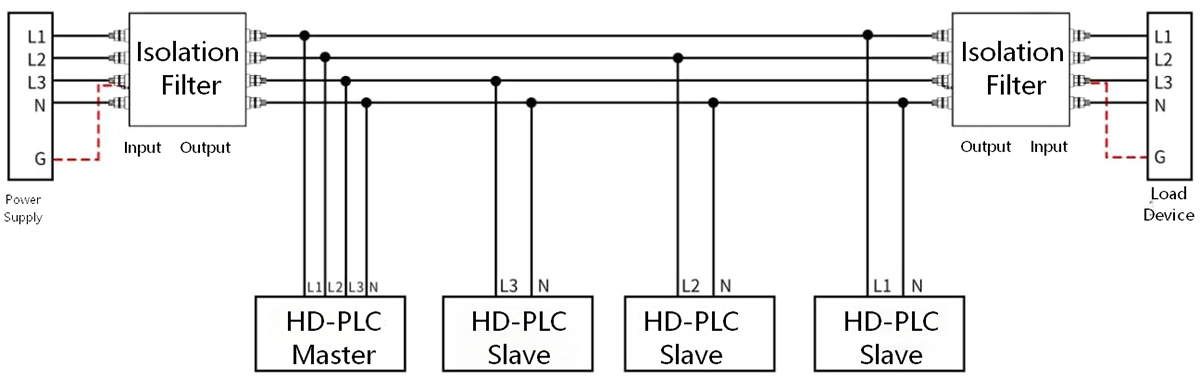

Le schéma de câblage d'un filtre isolé triphasé à quatre fils est présenté ci-dessous :

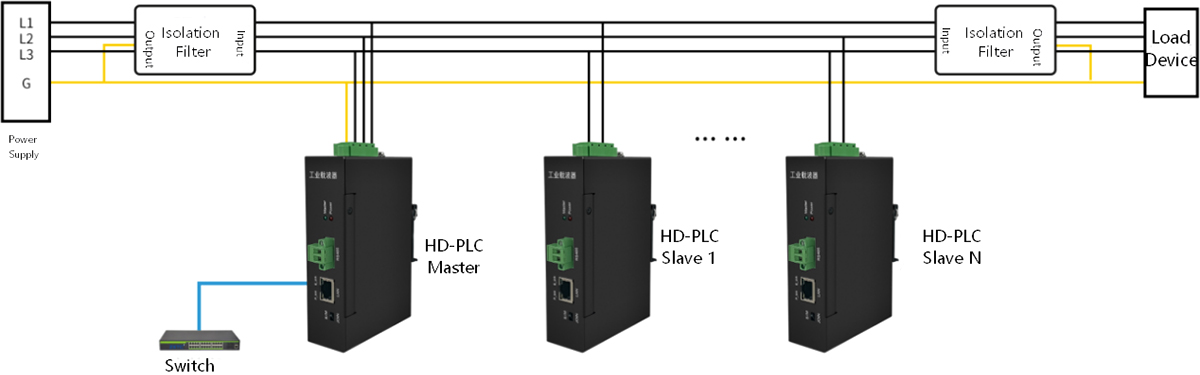

Le schéma de câblage du filtre d'isolation dédié du variateur de fréquence est présenté ci-dessous :
Les choses nécessitent une attention particulière ：
1. Le filtre d'isolation est un filtre d'isolation d'alimentation dédié conçu pour être utilisé avec les supports de lignes électriques. Ne remplacez jamais les filtres électriques du commerce par les filtres d'isolation dédiés destinés aux porteurs de lignes électriques.
2. Lors de l'installation des filtres d'isolation, le sens d'installation doit être soigneusement distingué. Pour les filtres côté alimentation, le courant circule de l'entrée vers la sortie, tandis que pour les filtres côté charge, il circule de la sortie vers l'entrée. Il est particulièrement important de noter que le sens d'installation des filtres côté charge est inverse de celui des filtres côté alimentation.
3. Le filtre d'isolation est connecté en série sur la ligne électrique, tandis que le support haut débit est connecté en parallèle à la ligne électrique à l'extrémité de sortie du filtre d'isolation. Aucun filtre d'isolation ne doit être installé sur les lignes électriques entre différents opérateurs haut débit au sein du même réseau.
4. Le filtre d'isolation doit être installé aussi près que possible du côté alimentation et du côté charge pour filtrer efficacement les interférences électromagnétiques qui s'introduisent le long des lignes électriques et rayonnent vers l'extérieur.
5. Les lignes d'entrée et de sortie du filtre d'isolation doivent maintenir une distance appropriée entre elles. Évitez les câblages parallèles ou croisés pour éviter la dégradation des performances de filtrage.
6. Le fil de terre du filtre d’isolation ne doit pas être laissé flottant ; il doit être connecté soit à un fil de terre, soit au boîtier métallique du boîtier électrique, la longueur la plus courte possible étant préférable.
7. Toutes les charges sur le circuit porteur d'énergie doivent être équipées de filtres d'isolation pour garantir que la communication à large bande fonctionne sur des lignes électriques propres.
8. Risque de choc électrique : Ne pas utiliser sous tension ! Le filtre d'isolation est équipé de composants de stockage d'énergie et les risques de tension persistent dans les 10 secondes après une coupure de courant. Ne touchez pas directement les connexions des bornes immédiatement après la déconnexion de l'alimentation.
ASY Electronics is China Custom HD-PLC Power Line Filter Suppliers and Industrial Grade Power Line Isolator Filter Manufacturers, a high-tech enterprise specializing in the industrial Internet of Things (IoT), dedicated to building a data-driven, highly collaborative, and future-oriented smart factory. With "data sensing" and "intelligent connectivity" as our core capabilities, we provide manufacturing enterprises with integrated solutions—from equipment condition monitoring and refined energy management to production process optimization—through our independently developed edge-layer hardware and data integration solutions. We empower enterprises to achieve digital and intelligent transformation. We offer PLC Band-pass Filter Solutions for sale.
Imaginez un parc de stockage typique lors d’une opération de remplissage nocturne. L'opérateur suit la même routine qu'il utilise depuis des années : démarrer la pompe, surveiller la jauge de niveau et attendre l'alarme automatisée. Cette nuit, le transmetteur de niveau perd son étalonnage, l'...
READ MOREComment fonctionne réellement la mesure du débit massique thermique A débitmètre massique de gaz thermique mesure le gaz en détectant la quantité de chaleur évacuée lorsque les molécules de gaz traversent un élément chauffé. Contrairement aux appareils à pression différentielle ou à vortex, il in...
READ MOREPourquoi la stabilité environnementale est un problème d'ingénierie quotidien et non une configuration ponctuelle Les salles blanches, les entrepôts frigorifiques, les entrepôts pharmaceutiques et les laboratoires de précision partagent tous une vulnérabilité discrète : la dérive des conditions. Un com...
READ MORELes systèmes de communication par lignes électriques (PLC) à haut débit sont largement utilisés dans les applications IoT industrielles pour transmettre de grands volumes de données sur les lignes électriques existantes. Cependant, les lignes électriques sont intrinsèquement bruyantes en raison des dispositifs de commutation, des moteurs et d’autres équipements industriels. Un Filtre de ligne électrique HD-PLC est un composant essentiel qui atténue le bruit et améliore l'intégrité du signal, garantissant une communication fiable même dans des environnements industriels difficiles.
| Paramètre | Valeur typique | Impact sur l'intégrité du signal |
| Perte d'insertion | ≤ 1 dB (1-30 MHz) | Atténuation minimale du signal, maintient une communication à haut débit |
| Atténuation du bruit EMI | > 40 dB (100 kHz – 30 MHz) | Réduit la corruption des données causée par le bruit industriel |
| Adaptation d'impédance | 50 Ω ± 5% | Empêche les réflexions du signal, améliore l'intégrité des données |
| Isolation de tension | Jusqu'à 2500 V | Protège les appareils CPL des surtensions et des pointes |
ASY Électronique , l'un des principaux fabricants chinois de solutions de transporteurs de lignes électriques (PLC) personnalisées, intègre Filtre de ligne électrique HD-PLCs en solutions complètes de communication industrielle IoT. Avec du matériel de couche périphérique et des capacités d'intégration de données, ASY Électronique permet aux entreprises de réaliser connectivité intelligente , une gestion raffinée de l'énergie, une surveillance de l'état des équipements et une optimisation des processus de production. En intégrant des filtres haute performance, ASY Électronique garantit une communication HD-PLC stable et fiable pour les usines intelligentes.
En résumé, Filtres de lignes électriques HD-PLC jouent un rôle central dans l’amélioration de l’intégrité du signal dans les systèmes de communication par lignes électriques à haut débit. En supprimant le bruit, en réduisant les réflexions, en assurant une isolation de tension et en maintenant un débit élevé, ces filtres permettent des réseaux IoT industriels fiables. Des entreprises comme ASY Électronique exploitez ces filtres dans le cadre de solutions de bout en bout, soutenant la transformation numérique et intelligente des entreprises manufacturières.
