Présentation du produit
Les points de surveillance de la température pour les équipements électriques à haute tension sont généralement situés dans des environnements présentant une haute tension, un courant élevé et des champs magnétiques puissants. En raison de conditions rigoureuses telles qu'un fort bruit électromagnétique, une isolation haute tension et des contraintes d'espace, la surveillance en temps réel de la température des équipements électriques haute tension devient extrêmement difficile.
Le système de surveillance de la température sans fil développé indépendamment par notre société est un système de mesure de la température en temps réel qui utilise des ondes radio pour la transmission du signal. Ce système monte un capteur sur l'appareil mesuré, et le capteur est connecté à l'hôte récepteur via un réseau sans fil. Ce système surmonte fondamentalement le défi de la surveillance en ligne en temps réel de la température de fonctionnement des contacts des équipements haute tension.

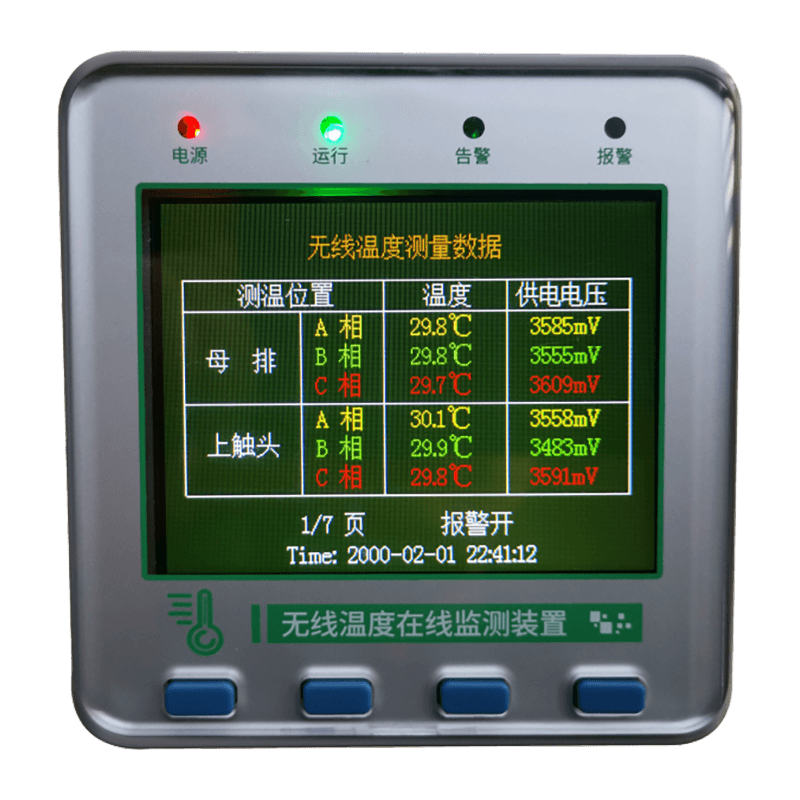

L'hôte de mesure de température sans fil à petit écran couleur KL-MT86MP est un hôte doté d'un écran couleur standard 86*86, équipé d'une interface de communication standard, prenant en charge le fonctionnement du réseau et capable de recevoir des données de capteurs de température sans fil. Simultanément, à l'aide du logiciel informatique hôte, l'hôte peut enregistrer des données de température de fonctionnement en temps réel des équipements haute tension, permettant une maintenance proactive des équipements haute tension pour les défauts thermiques et fournissant des données historiques pour la réparation des équipements haute tension.
Le système de surveillance de la température sans fil offre une fiabilité et une sécurité extrêmement élevées. Le capteur de température utilise une communication sans fil à très faible consommation, transmettant les données de température collectées à l'hôte de surveillance de la température sans fil via un réseau sans fil. Le capteur de température sans fil est directement installé au point de surveillance de la température de chaque appareil électrique haute tension, tel que les équipements de production industrielle, les moteurs haute puissance, les interrupteurs haute tension, les joints de jeux de barres, les sectionneurs extérieurs, les transformateurs et autres contacts électriques sujets aux températures élevées.
Spécifications techniques
| Fonctions principales | Présentation de la fonction |
| | Recevoir des données | Il reçoit la température et la tension de fonctionnement du capteur téléchargées par le capteur de température sans fil. |
| Afficher les données | Les données reçues sont affichées en couleur, offrant un effet d'affichage plus intuitif. L'interrupteur de rétroéclairage est contrôlable, ce qui le rend adapté à une variété d'applications. |
| Affichage de l'horloge | Une horloge en temps réel s'affiche et sert de référence temporelle pour la journalisation des événements. |
| Paramètres des paramètres | Tous les paramètres sont réglables de manière flexible, le fonctionnement est pratique et les données ne sont pas perdues lorsque l'alimentation est coupée. |
| Sortie d'alarme | Lorsqu'un événement d'alarme se produit, le contact sec du relais émet un signal et émet un son d'alarme sonore. |
| | Records de températures extrêmes | Enregistre mensuellement les températures les plus élevées et les plus basses à chaque point de mesure de la température, ainsi que la tension d'alimentation correspondante et l'heure d'apparition. Lorsqu'il est utilisé sur plusieurs années, il écrase automatiquement les données de ce mois de l'année précédente. |
| Enregistrement d'alarme de température | Enregistre la température, l'heure de début et l'heure de fin de chaque phase à l'emplacement de mesure de température où une alarme s'est produite. Jusqu'à 100 enregistrements peuvent être enregistrés. Lorsqu'il y a plus de 100 enregistrements, l'enregistrement le plus ancien sera automatiquement écrasé. |
| Enregistrement de déséquilibre de température | Lorsque les températures des trois phases au même emplacement de mesure de température ne sont pas égales, la température et le temps d'apparition de chaque phase du groupe actuel sont enregistrés mensuellement et le degré de déséquilibre est calculé. Lorsqu'elles sont utilisées sur plusieurs années, les données de l'année précédente pour ce mois sont automatiquement écrasées. |
| Gestion des mots de passe | La gestion des mots de passe est utilisée et un mot de passe doit être saisi lors du réglage des paramètres. Il existe deux types de mots de passe : le mot de passe utilisateur et le mot de passe système. La saisie du mot de passe système permet d'accéder à des paramètres plus avancés. |
Spécifications techniques
| Paramètres techniques | Indicateurs techniques |
| Paramètres sans fil | fréquence sans fil | 2,4 GHz et 433 MHz sont facultatifs. |
| Gestion du nombre de capteurs sans fil | ≤240 |
| Paramètres de communication | Méthodes de communication | Interface de communication RS485, distance de communication ≤1200 m (sans répéteur) |
| Nombre d'hôtes dans un réseau | ≤128 |
| Protocole de communication | Protocole Modbus : protocole de communication pour les systèmes de mesure de température sans fil |
| débit en bauds | 1 200, 2 400, 4 800, 9 600, 19 200 bps disponibles |
| Paramètres par défaut de l'alarme | Valeur d'alarme de température | Limite supérieure : 90 ℃, limite inférieure : -20 ℃ |
| Valeur d'alarme de température | Limite supérieure : 60 ℃, limite inférieure : -10 ℃ |
| valeur de tension d'alarme | 2700mV |
| Paramètres de contact sec du relais | AC220V/5A (1 jeu de contacts passifs normalement ouverts/normalement fermés) |
| Tension de fonctionnement | CA 85 ~ 265 V/CC 110 ~ 370 V |
| Consommation électrique globale | ≤5VA |
| Température de fonctionnement | -10℃ à 70℃ |
| Humidité de fonctionnement | ≤90 % HR, sans condensation, non corrosif |
| altitude | ≤2500 mètres |
| Niveau de protection | IP20 |
| Résistance d'isolation | ≥100 MΩ (température comprise entre 10 et 30 ℃, humidité relative inférieure à 80 %) |
| Méthode d'installation | Installation intégrée |
