Présentation du produit
Les points de surveillance de la température pour les équipements électriques à haute tension sont généralement situés dans des environnements présentant une haute tension, un courant élevé et des champs magnétiques puissants. En raison de conditions rigoureuses telles qu'un fort bruit électromagnétique, une isolation haute tension et des contraintes d'espace, la surveillance en temps réel de la température des équipements électriques haute tension devient extrêmement difficile.
Le système de surveillance de la température sans fil développé indépendamment par notre société est un système de mesure de la température en temps réel qui utilise des ondes radio pour la transmission du signal. Ce système monte un capteur sur l'appareil mesuré, et le capteur est connecté à l'hôte récepteur via un réseau sans fil. Ce système surmonte fondamentalement le défi de la surveillance en ligne en temps réel de la température de fonctionnement des contacts des équipements haute tension.

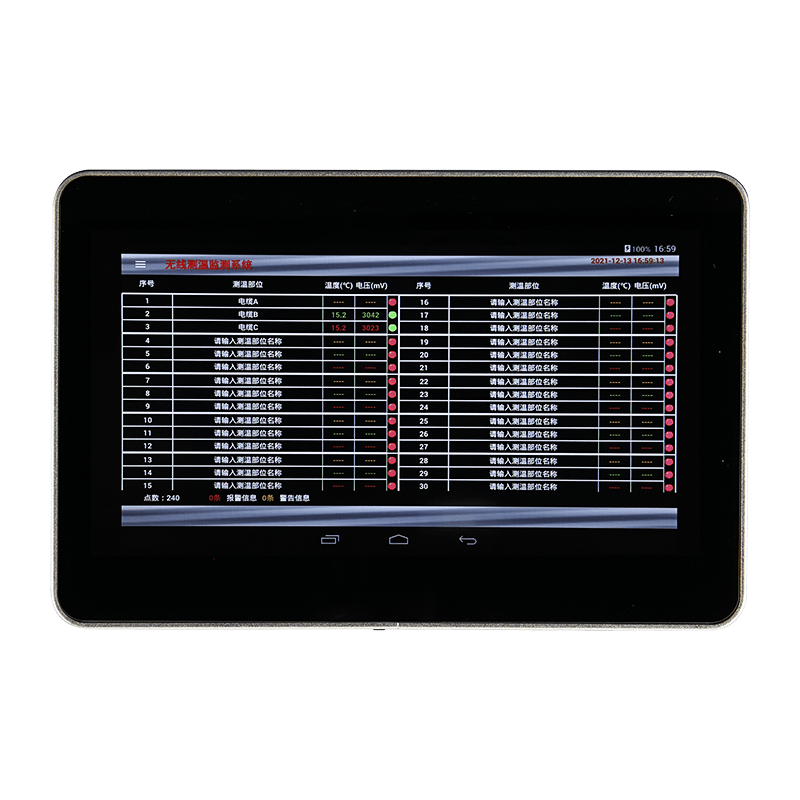

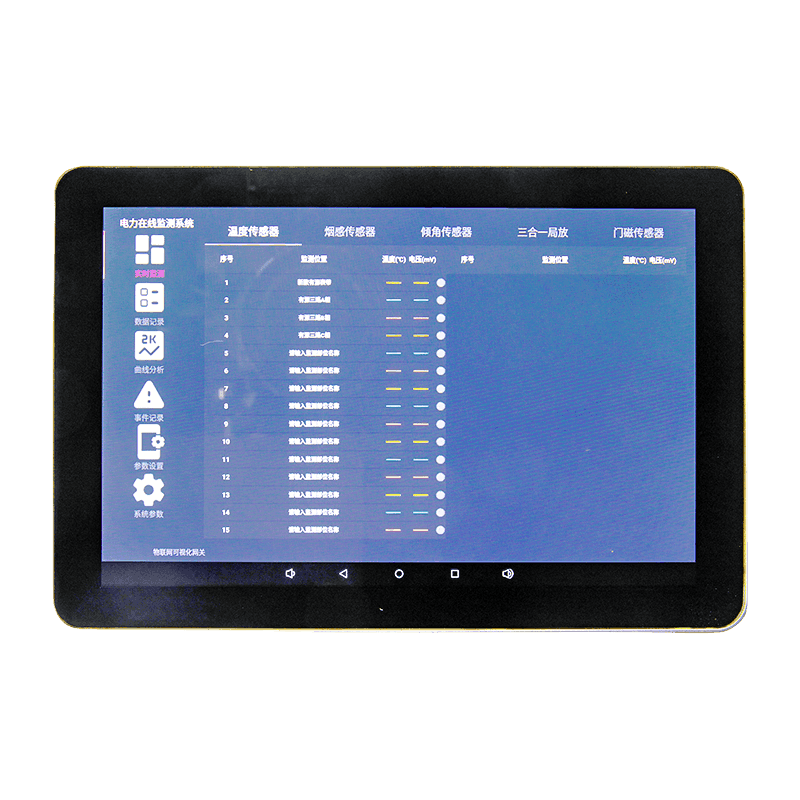

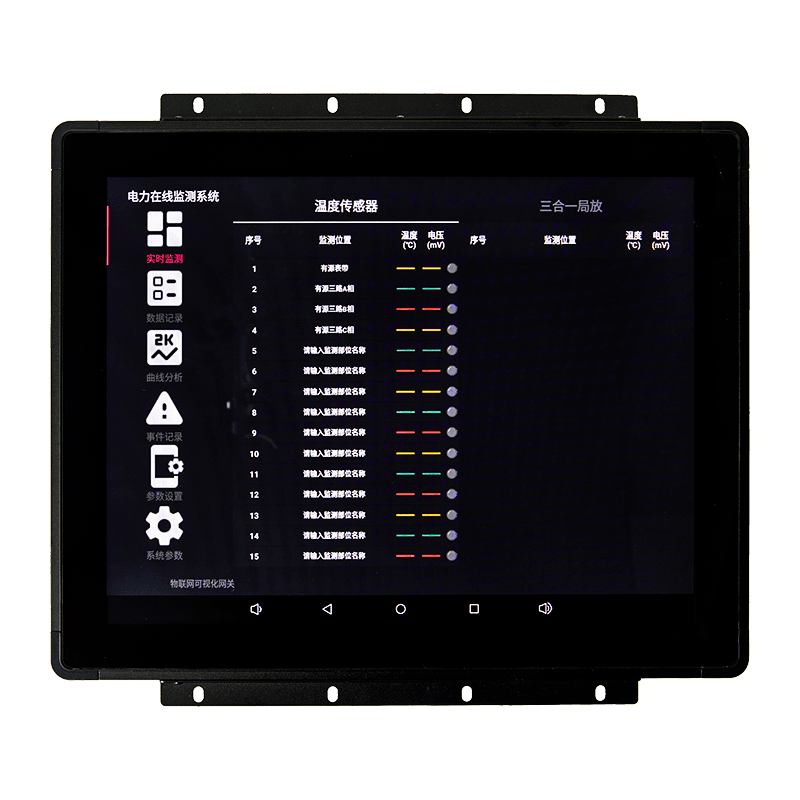

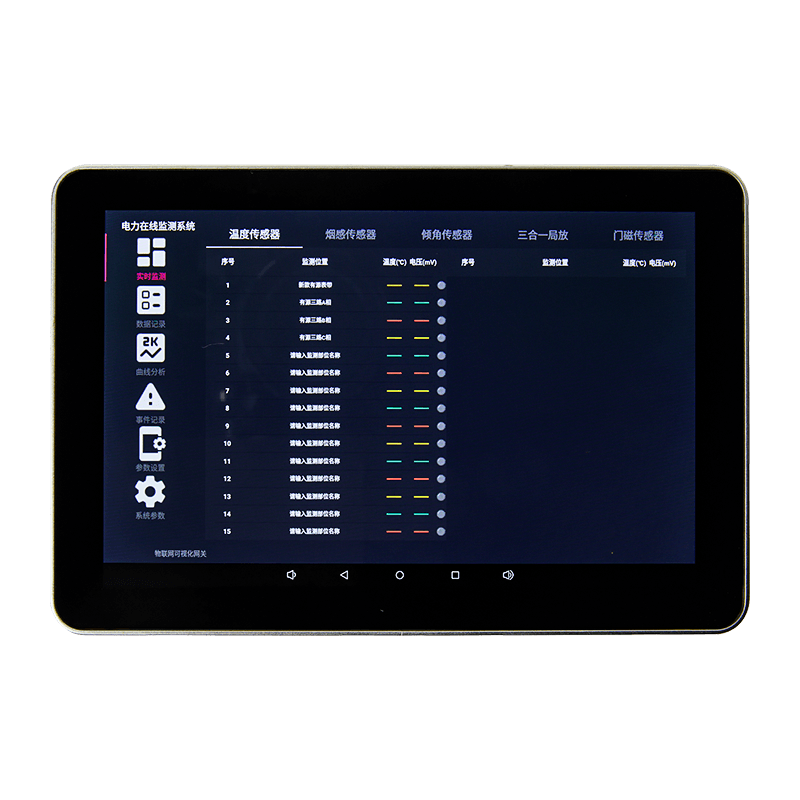

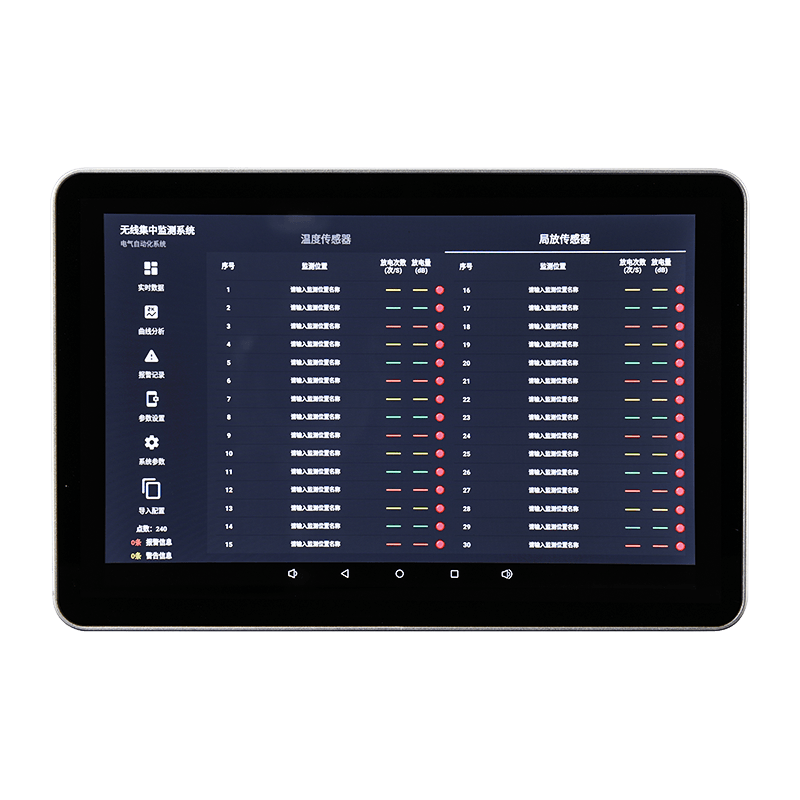

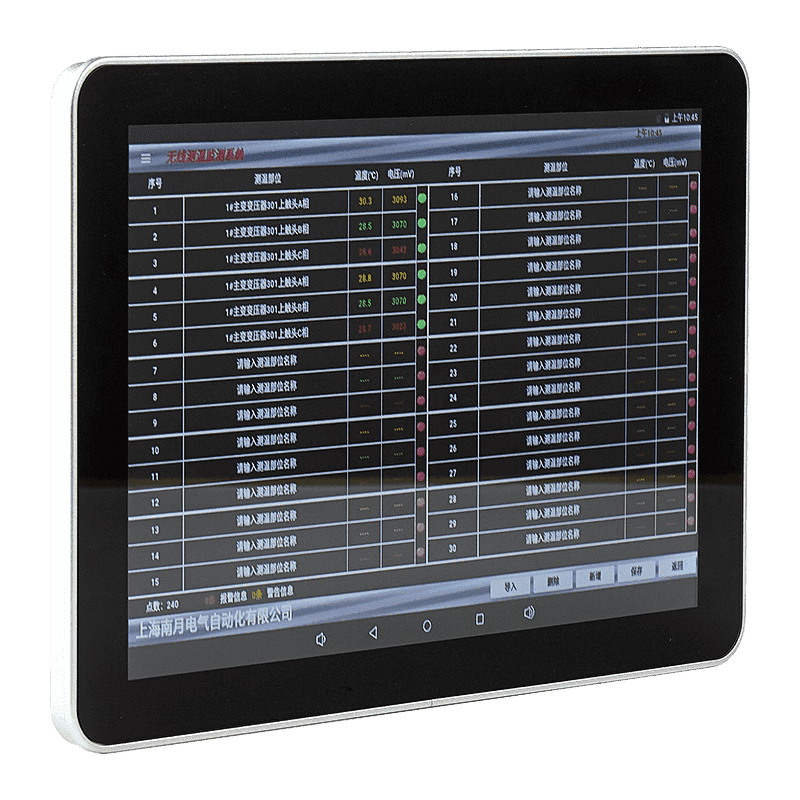

L'hôte de mesure de température sans fil à écran tactile KL-MT89MP est un hôte à écran tactile de 10 pouces de qualité industrielle équipé d'une interface de communication standard, prenant en charge le fonctionnement du réseau et capable de recevoir des données de capteurs de température sans fil. Simultanément, à l'aide d'un logiciel informatique hôte, l'hôte peut enregistrer des données de température de fonctionnement en temps réel des équipements haute tension, permettant une maintenance proactive des équipements haute tension en cas de pannes thermiques et fournissant des données historiques pour la réparation des équipements haute tension.
Le système de surveillance de la température sans fil offre une fiabilité et une sécurité extrêmement élevées. Le capteur de température utilise une communication sans fil à très faible consommation, transmettant les données de température collectées à l'hôte de surveillance de la température sans fil via un réseau sans fil. Le capteur de température sans fil est directement installé au point de surveillance de la température de chaque appareil électrique haute tension, tel que les équipements de production industrielle, les moteurs haute puissance, les interrupteurs haute tension, les joints de jeux de barres, les sectionneurs extérieurs, les transformateurs et autres contacts électriques sujets aux températures élevées.
Introduction aux fonctions principales
| Fonctions principales | Présentation de la fonction |
| Fonction de base | Recevoir des données | Recevez la température et la tension de fonctionnement du capteur téléchargées par le capteur de température sans fil |
| Afficher les données | Les données reçues sont affichées en couleur, offrant une expérience visuelle plus intuitive. Le rétroéclairage est contrôlable et adapté à une variété d'applications. |
| Affichage de l'horloge | Une horloge en temps réel s'affiche et sert de référence temporelle pour la journalisation des événements. |
| Paramètres des paramètres | Tous les paramètres sont réglables de manière flexible, faciles à utiliser et les données ne sont pas perdues même lorsque l'alimentation est coupée. |
| Sortie d'alarme | Lorsqu'un événement d'alarme se produit, le contact sec du relais émet un signal et émet un son d'alarme sonore. |
| Enregistrement d'alarme de température | Enregistrez la température à l'emplacement de mesure de la température où une alarme s'est produite. |
| Gestion des mots de passe | La gestion des mots de passe est utilisée ; un mot de passe est requis pour définir les paramètres. Il existe deux types de mots de passe : le mot de passe utilisateur et le mot de passe système. La saisie du mot de passe système permet d'accéder à des paramètres plus avancés. |
Spécifications techniques
| Paramètres techniques | Indicateurs techniques |
| Paramètres sans fil | fréquence sans fil | 2,4 GHz/433 MHz/470 ~ 510 MHz |
| Gestion du nombre de capteurs sans fil | ≥240 |

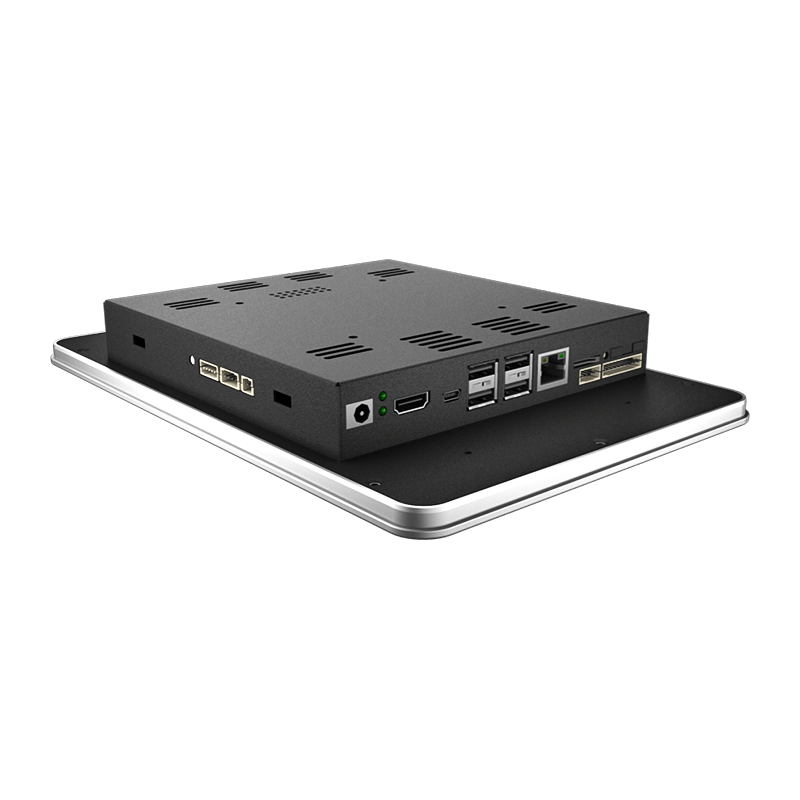

| Paramètres de communication | Méthodes de communication | Les communications RS485, Ethernet et fibre optique sont disponibles. La distance de communication RS485 est ≤1200 m (sans répéteurs). |
| Nombre d'hôtes dans un réseau | ≤128 unités |
| Protocole de communication | Protocole Modbus |
| débit en bauds | 1 200, 2 400, 4 800 et 9 600 bps sont disponibles. |
| Alarme par défaut paramètre | Valeur d'alarme de température | Limite supérieure : 90 ℃, limite inférieure : -20 ℃ |
| Valeur d'alarme de température | Limite supérieure : 60 ℃, limite inférieure : -10 ℃ |
| valeur de tension d'alarme | 2700mV |
| Paramètres de contact sec du relais | AC220V/5A Passif Normalement Ouvert (Fonction Optionnelle) |
| Tension de fonctionnement | AC220V |
| Consommation électrique globale | ≤5VA |
| Température de fonctionnement | -10℃ à 70℃ |
| Humidité de fonctionnement | ≤90 % HR, sans condensation, non corrosif |
| altitude | ≤2500 mètres |
| Résistance d'isolation | ≥100 MΩ (température comprise entre 10 et 30 ℃, humidité relative inférieure à 80 %) |

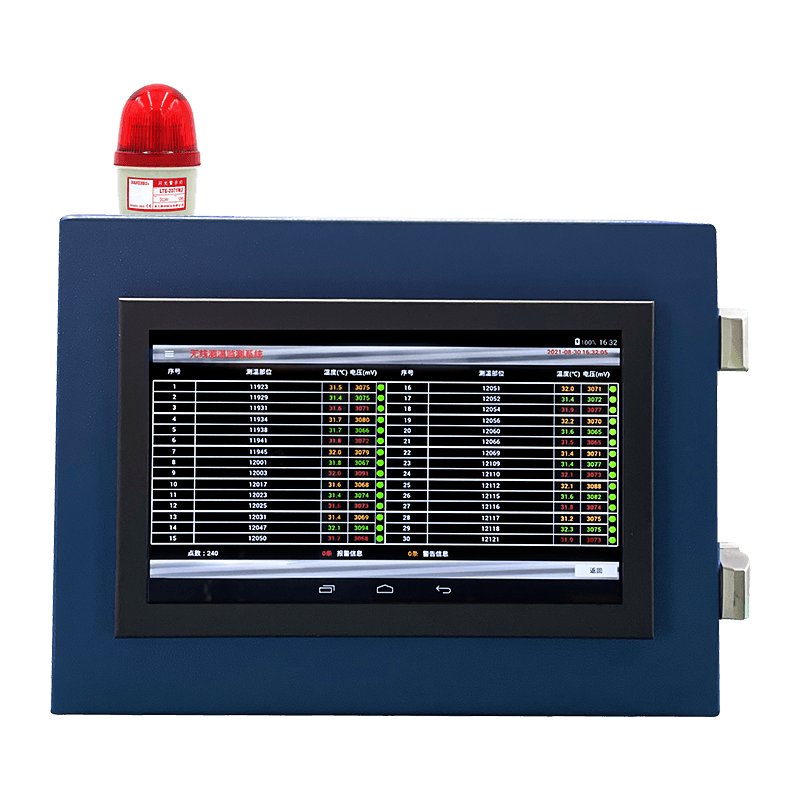

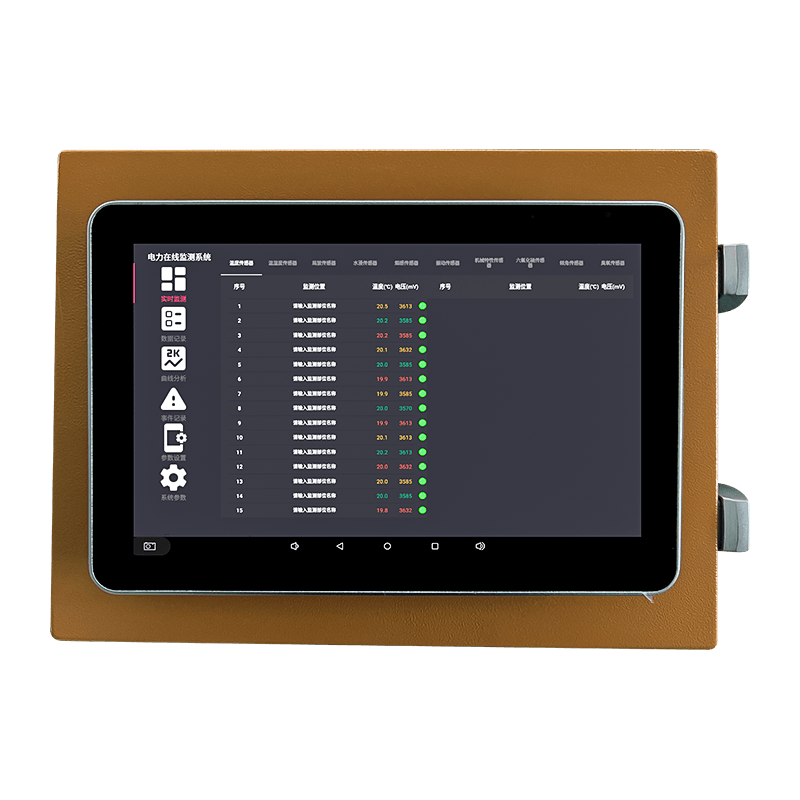

| Méthode d'installation | Installation murale, installation encastrée |
