Caractéristiques
● Conception entièrement en acier inoxydable, taille compacte, légère et facile à installer.
● Le capteur est un capteur de pression diffusé en silicium avec une membrane en acier inoxydable 316L.
● Après avoir subi une compensation de température et un contrôle de vieillissement, ses performances sont stables et fiables.
● Le circuit présente plusieurs couches de protection et une fiabilité élevée, répondant aux exigences CEM.
● Haute précision, haute stabilité.
Domaines d'application
● Industries pétrolières, chimiques et électriques
● Approvisionnement en eau urbaine, exploration hydrologique, géologie
● Industries telles que la détection et le contrôle de la pression des fluides
Présentation du produit

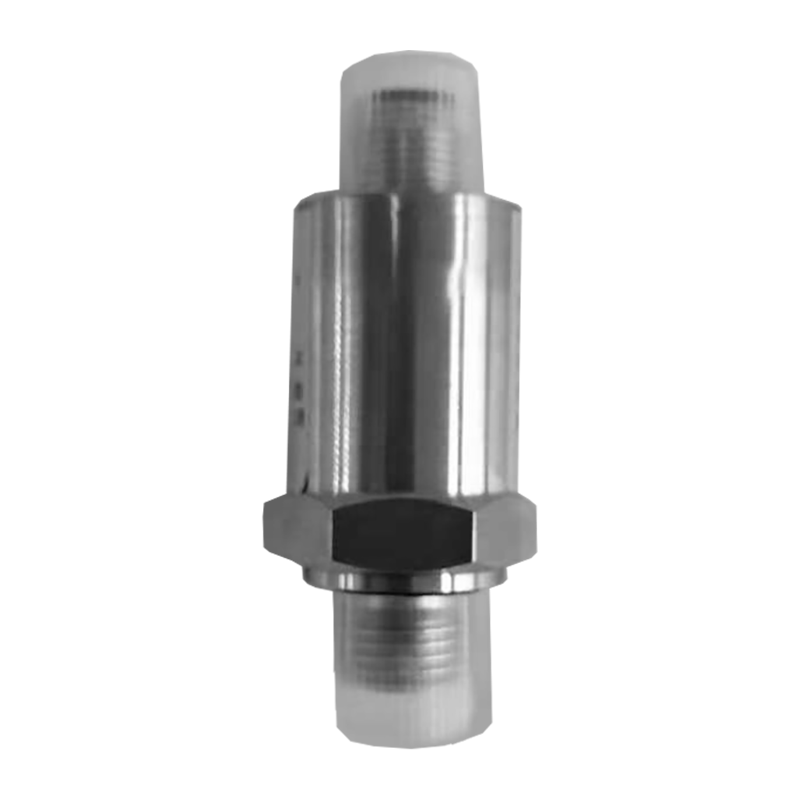

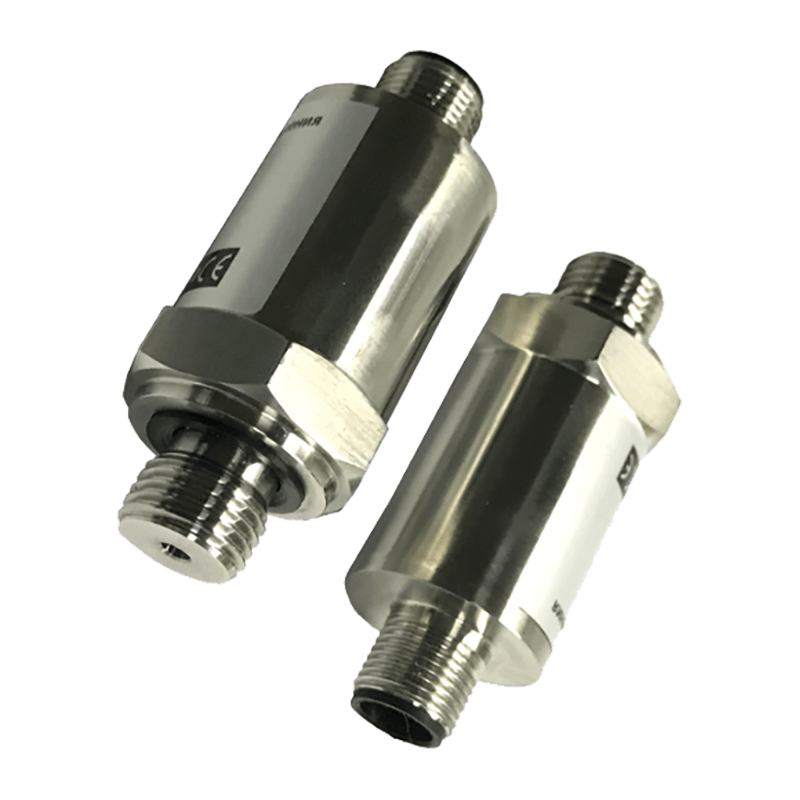

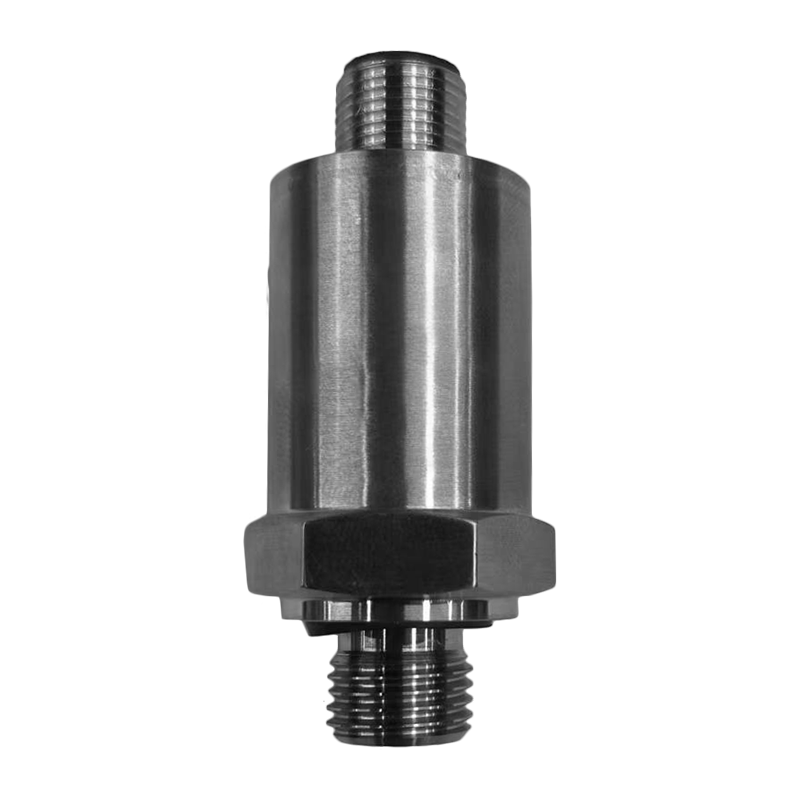

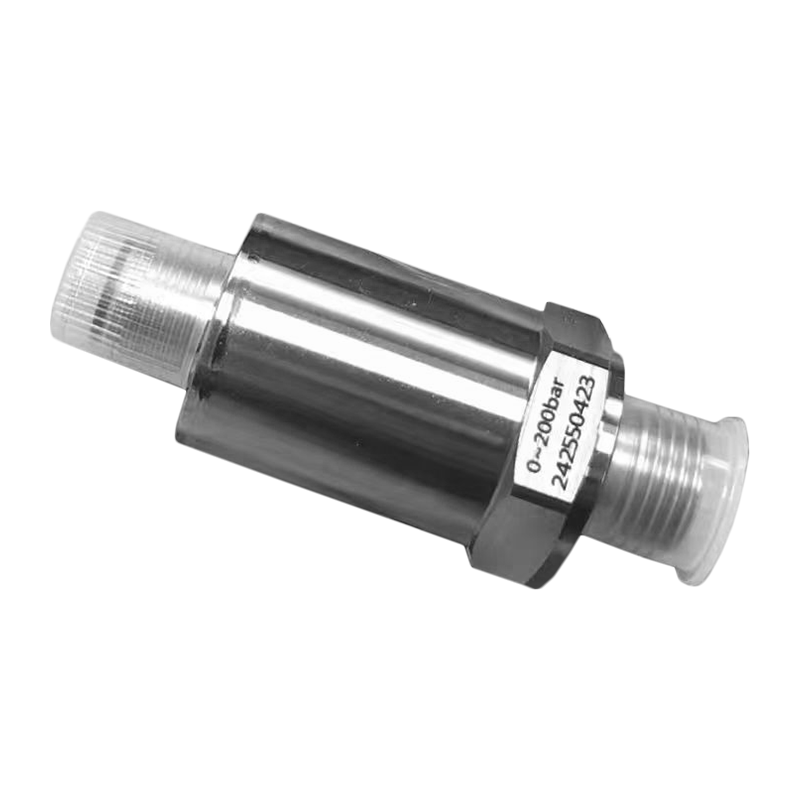

Le transmetteur de pression piézorésistif AI-TS, un modèle compact, est un transmetteur de pression de petite taille et très stable développé et fabriqué par notre société. Il utilise un capteur de pression piézorésistif hautement stable et fiable et un circuit émetteur dédié hautes performances, ce qui permet d'obtenir des performances globales stables et fiables. Il offre plusieurs plages de pression et méthodes de sortie de signal, ainsi qu'une variété de connecteurs et d'interfaces de pression parmi lesquels choisir.

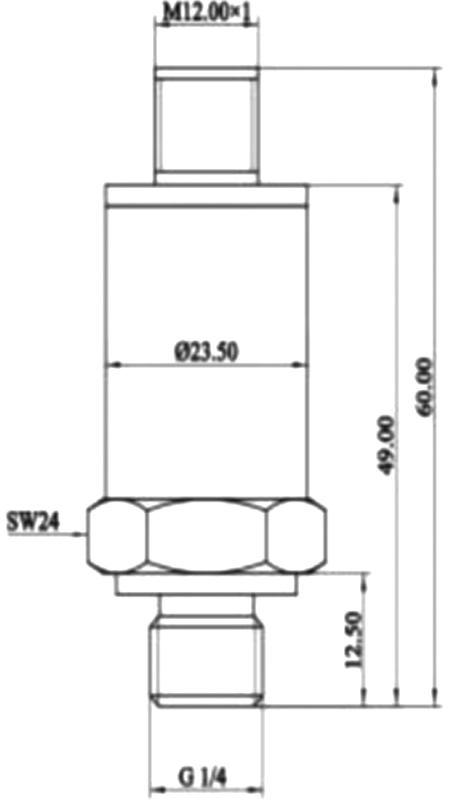

Structure externe : (unité : mm)

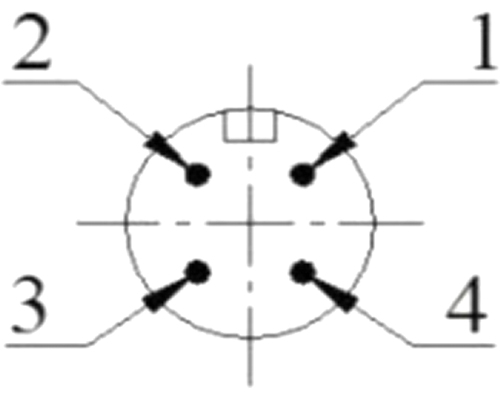

 |  Connexion électrique M12*1 |
Paramètres techniques :
| Paramètres de pression |
| Gamme | 0MPa~10MPa┅40MPa |
| Surcharge | 2 fois à pleine échelle |
| Type de pression | Pression relative, pression absolue, pression relative scellée |
| Paramètres électriques |
| Type de sortie | Type actuel | Type de tension |
| Alimentation | 6,5 ~ 32 V CC | 5 V CC / 24 V |
| Signal de sortie | 4 mA ~ 20 mA CC (système à deux fils) | 0,5 V ~ 4,5 V / 0 ~ 10 V CC (système à trois fils) |
| Résistance de charge | ≤（U-9）/0,02 | ≥10 000 |
| Résistance d'isolation | 100 MΩ, 100 V CC |
| Paramètres structurels |
| Enceinte | Acier inoxydable |
| Niveau de protection | IP65 |
| Conditions environnementales |
| Adéquation des médias | Médias divers qui ne corrodent pas l'acier inoxydable |
| Température de compensation | -10 ℃ ~ 80 ℃ |
| Température de fonctionnement | -30 ℃ ~ 80 ℃ |
| Température de stockage | -40 ℃ ~ 125 ℃ |
| Indicateurs de performance |
| Précision | ±0,5 % FS (maximum) | ±0,25 % FS (minimum) |
| Coefficient de température du point zéro | 0,03 % FS/℃ (≤ 100 kPa) ; 0,02 %FS/℃(＞100kPa) |
| Coefficient de température à grande échelle | 0,03 % FS/℃ (≤ 100 kPa) ; 0,02 %FS/℃(＞100kPa) |
| Stabilité à long terme | ±0,3%FS/an (maximum) |
