Caractéristiques
● Large plage de mesure, -0,1MPa à 100MPa.
● Construction entièrement en acier inoxydable, différents types d'interfaces de pression.
● Performances fiables, sûres et faciles à utiliser.
● Différents types de signaux de sortie.
● La protection contre l'inversion de polarité et la protection instantanée contre les surintensités et les surtensions répondent aux exigences de protection EMI.
● Les produits antidéflagrants intrinsèquement sûrs répondent aux exigences de conception de la norme GB3836.4.
● Les produits antidéflagrants répondent aux exigences de conception de la norme nationale GB3836.2.
Présentation du produit

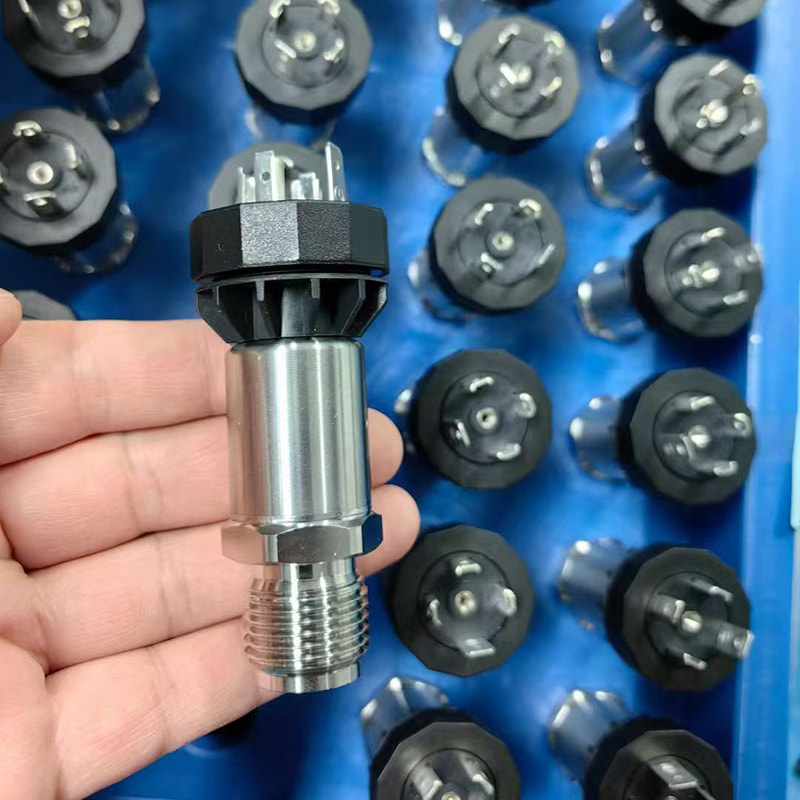

Le transmetteur de pression AI-TH Hirschmann utilise un capteur de pression OEM piézorésistif avec un diaphragme en acier inoxydable comme élément de mesure du signal. Il est soumis à des tests informatiques automatisés et utilise la technologie de découpe laser pour la compensation du point zéro et des performances de température sur une large plage de températures. Le circuit de traitement du signal, situé dans un boîtier en acier inoxydable, convertit le signal du capteur en signal de sortie standard. L'ensemble du produit a subi des tests rigoureux et un contrôle du vieillissement des composants, des produits semi-finis et des produits finis, garantissant des performances stables et fiables.
Avec son excellente fiabilité, flexibilité et polyvalence, ce produit est largement utilisé pour la mesure et le contrôle de la pression dans les processus industriels tels que le pétrole, la chimie, la métallurgie, l'énergie et le niveau d'eau.

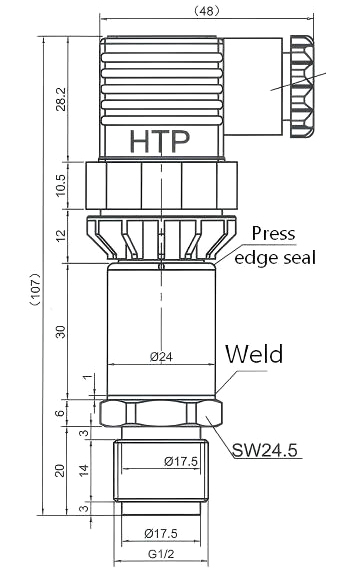

Structure externe : (unité : mm)
Cette image est uniquement à titre de référence ; le produit réel prévaudra. Les interfaces de pression peuvent être personnalisées.
Paramètres techniques :
| Gamme | -0,1M p a ▪ HR 0MPa ~ 0,01MPa ▪ ▪ ▪ 100MPa |
| Surcharge | 2 fois la pression à pleine échelle ou 110 MPa (selon la valeur la plus basse) |
| Type de stress | Type de pression relative, de pression absolue ou de pression relative scellée |
| Précision | ±0,5 % PE |
| Stabilité à long terme | Maximum ±0,3%FS/an |
| Coefficient de température du point zéro | 0,03 % FS/℃ (≤ 100 kPa) ; 0,02 %FS/℃(＞100kPa) |
| Coefficient de température à grande échelle | 0,03 % FS/℃ (≤ 100 kPa) ; 0,02 %FS/℃(＞100kPa) |
| Température de compensation | -10 ℃ ~ 80 ℃ |
| Température de fonctionnement | -30 ℃ ~ 80 ℃, type intrinsèquement sûr -10 ℃ ~ 60 ℃ |
| Température de stockage | -40 ℃ ~ 125 ℃ |
| Type de sortie | Type de courant (système à deux fils) | Type de tension (système à trois fils) |
| Alimentation | 10 ~ 30 V CC | 10 ~ 30 V CC |
| Signal de sortie | 4mA ~ 20mADC | 0/1 ~ 5/10 V CC |
| Résistance d'isolation | 100 MΩ, 100 V CC |
| Protection du boîtier | IP65 (type enfichable) |
| Connexion électrique | Hessmann |
| Raccordement à pression | Filetage externe G1/2 (personnalisable sur demande) |
