Caractéristiques
● Performances fiables, sûres et faciles à utiliser
● Il dispose d'une protection contre les courts-circuits et d'une protection contre l'inversion de polarité.
● Il peut mesurer la pression manométrique, la pression absolue et la pression de référence d'étanchéité.
● Exigences de conception d'ExiaⅡCT6 conformes à la norme nationale GB3836.4
Domaines d'application
● Industries pétrolières, chimiques et électriques
● Approvisionnement en eau urbaine et exploration hydrologique
● Accessoires d'équipement, hydraulique et autres industries
Le transmetteur de pression piézorésistif universel AI-TE est un transmetteur de pression piézorésistif développé et fabriqué par notre société. Il peut ajuster la sortie du point zéro et de la pleine échelle. Il utilise un capteur de pression piézorésistif avec une stabilité et une fiabilité élevées, ainsi qu'un circuit spécifique au transmetteur hautes performances, ce qui permet d'obtenir des performances globales stables et fiables.
Les produits ont été largement utilisés dans la détection et le contrôle de la pression des fluides dans des industries telles que le pétrole, la chimie, l'énergie, l'hydrologie et la géologie.

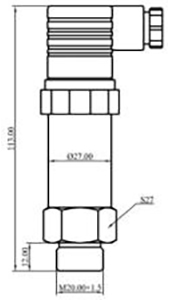

Structure externe : (unité : mm)
 |  |

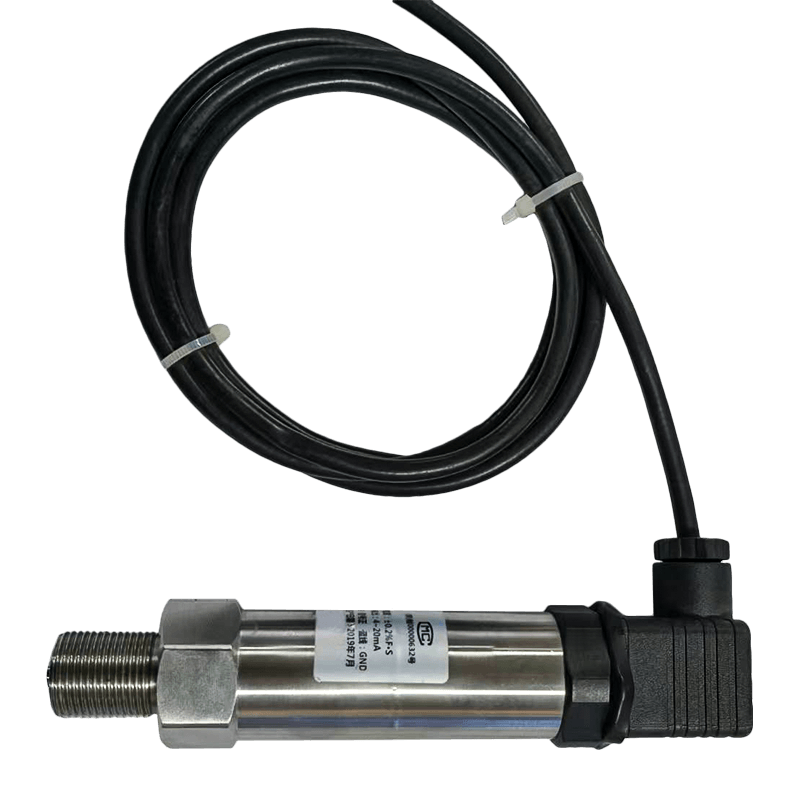

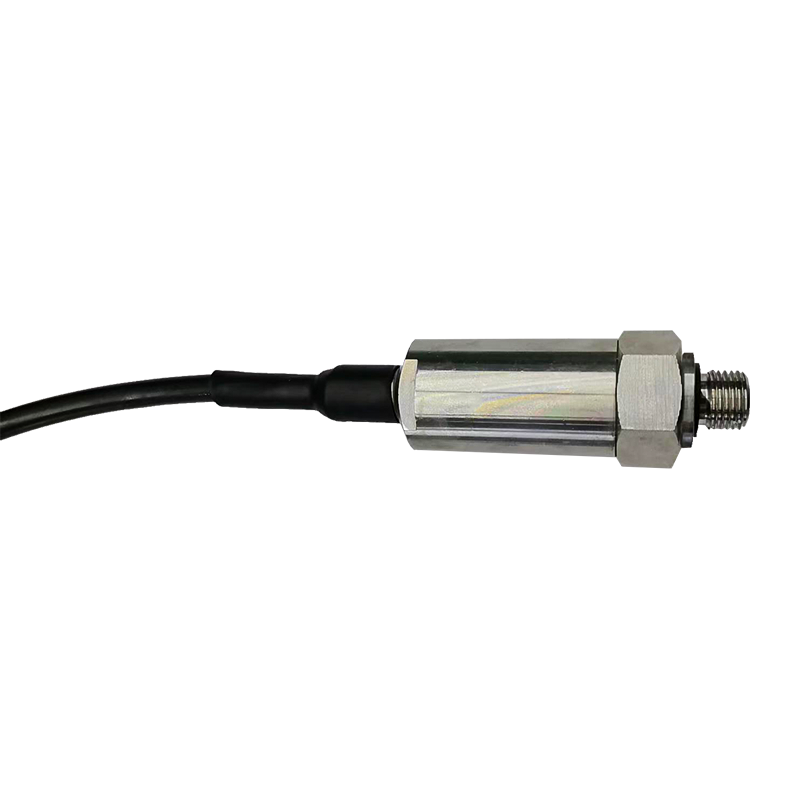

| Type Hirschmann | Type de câble |
Paramètres techniques :
| Paramètres de pression |
| Gamme | -0,1MPa⋯0MPa~0,01MPa⋯100MPa |
| Surcharge | 2 fois la pression à pleine échelle ou 110 MPa (selon la valeur la plus basse) |
| Type de stress | Pression relative, pression absolue, pression relative scellée |
| Paramètres électriques |
| Type de sortie | Type actuel | Type de tension |
| Alimentation | 9 ~ 30 V CC | 12 ~ 30 V CC |
| Signal de sortie | 4 mA ~ 20 mA CC (système à deux fils) | 0/1 V ~ 5/10 V DC (système à trois fils) |
| Résistance de charge | ≤（U-9）/0,02 | ≥10 000 |
| Résistance d'isolation | 100 MΩ, 100 V CC |
| Paramètres structurels |
| Enceinte | Acier inoxydable |
| Capteur | Acier inoxydable 316L |
| Bague d'étanchéité | Caoutchouc fluoré |
| Câble | Câble spécial polyéthylène ∅7,5 mm |
| Niveau de protection | IP65 (type enfichable) | IP68 (type de câble) |
| Conditions environnementales |
| Adéquation des médias | Divers fluides non corrosifs pour l'inox 316L et le caoutchouc fluoré |
| Température de compensation | -10℃ à 80℃ |
| Température de fonctionnement | -30 ℃ ~ 80 ℃ |
| Température de stockage | -40 ℃ ~ 125 ℃ |
| Indicateurs de performance |
| Précision | ±0,25 % FS (typique) | ±0,5 % FS (maximum) |
| Coefficient de température du point zéro | 0,03 %FS/℃ (≤100 kPa) ; 0,02 %FS/℃ (>100 kPa) |
| Coefficient de température à grande échelle | 0,03 %FS/℃ (≤100 kPa) ; 0,02 %FS/℃ (>100 kPa) |
| Stabilité à long terme | ±0,3%FS/an (maximum) |
