Caractéristiques
Plage de mesure : -0,1MPa...0MPa~0,01MPa...100MPa.
Avec affichage, la valeur de pression en temps réel est affichée.
L'étalonnage du point zéro et de la pleine échelle est pratique.
Protection contre l'inversion de polarité et protection contre la limitation de courant.
Résistant aux coups de foudre et aux coups de pression.
Haute précision, haute stabilité et haute fiabilité.
Domaines d'application
Contrôle des processus industriels
Mesure hydraulique
Mesure de pression dans divers environnements difficiles
Présentation du produit

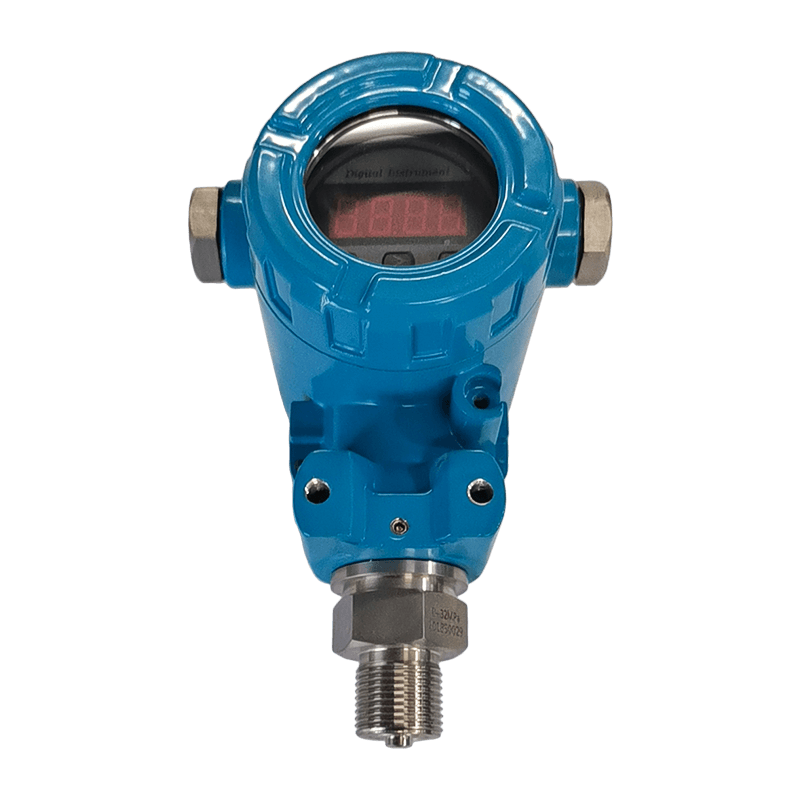

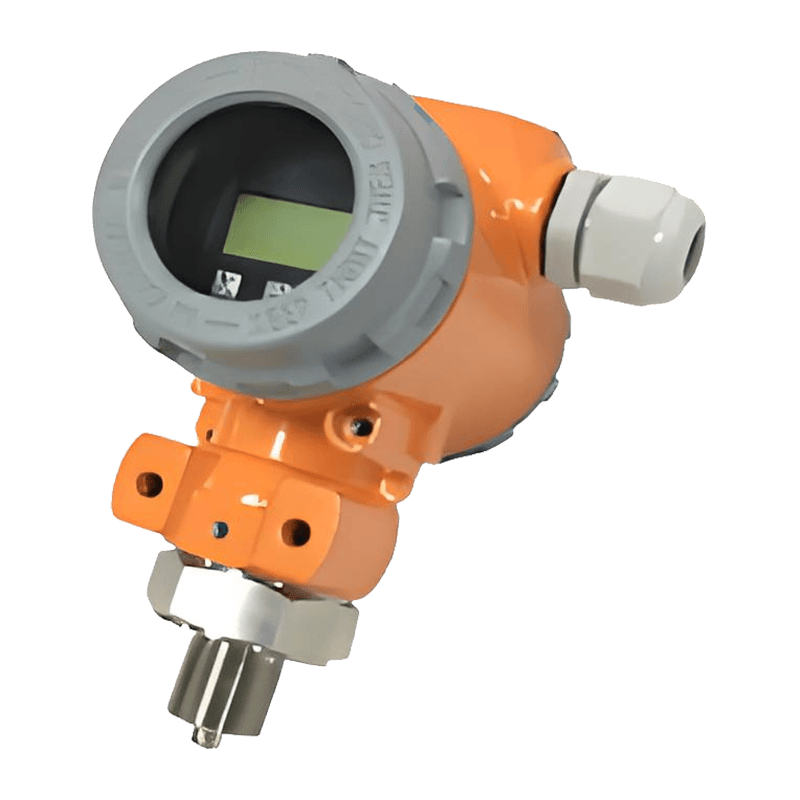

Le transmetteur de pression AI-TD à affichage numérique antidéflagrant utilise un capteur de pression en silicium avec un diaphragme en acier inoxydable comme élément de mesure du signal et utilise un circuit IC dédié pour la compensation du point zéro et des performances de température sur une large plage de températures. Ce transmetteur de pression dispose d'un affichage numérique LCD et est certifié antidéflagrant.
Ce produit est utilisé pour la mesure de la pression dans les processus industriels tels que le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie.

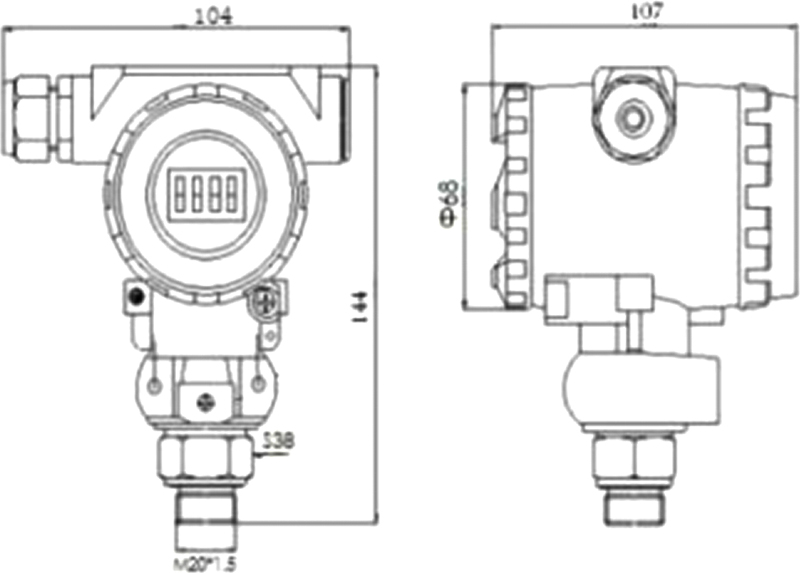

Structure externe : (unité : mm)
Cette image est uniquement à titre de référence ; le produit réel prévaudra. Les interfaces de pression peuvent être personnalisées.
Paramètres techniques :
| Paramètres de pression |
| Gamme | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Surcharge | 2 fois la pleine échelle ou 110 MPa (selon la valeur la plus basse) |
| Type de pression | Pression relative, pression absolue, pression relative scellée |
| Paramètres électriques |
| Alimentation | 12 ~ 32 V CC |
| Signal de sortie | 4 mA ~ 20 mA DC (système à deux fils) |
| Résistance de charge | ≤ (U-12) /0,02 Ω |
| Paramètres structurels |
| Enceinte | Boîtier en fonte d'aluminium antidéflagrant |
| Capteur | Acier inoxydable 316L |
| Bague d'étanchéité | Caoutchouc fluoré |
| Niveau de protection | IP65 |
| Conditions environnementales |
| Adéquation des médias | Divers fluides non corrosifs pour l'inox 316L et le caoutchouc fluoré |
| Température de compensation | - 10 ℃ ~ 80 ℃ |
| température moyenne | -30 ℃ ~ 80 ℃ (type d'affichage LCD : -20 ℃ ~ 80 ℃) |
| Température de stockage | -40 ℃ ~ 125 ℃ (type d'affichage LCD : -20 ℃ ~ 80 ℃) |
| Indicateurs de performance |
| Précision | ≤ ± 0,1 % FS (minimum) | ≤ ± 0,25 % FS (typique) | ≤ ± 0,5 % FS (maximum) |
| Coefficient de température du point zéro | ±0,03 %FS/℃ (≤100kPa) | ±0,02 % FS/℃ (＞100 kPa) |
| Coefficient de température à grande échelle | ±0,03 %FS/℃ (≤100kPa) | ±0,02 % FS/℃ (＞100 kPa) |
| Stabilité à long terme | ±0,2%FS/an (maximum) |
