Caractéristiques
● Conçu entièrement en acier inoxydable 316L, avec un indice de protection IP68.
● Plus de 2 fois la surpression, et jusqu'à 5 fois la surpression pour une portée inférieure à 5 mètres.
● Conception de protection anti-interférence et contre la foudre.
● Haute précision, haute stabilité et haute fiabilité.
Domaines d'application
● Industries pétrolières, chimiques et énergétiques.
● Approvisionnement en eau urbaine, exploration hydrologique, géologie.
● Industries telles que la détection et le contrôle de la pression des fluides.
Présentation du produit

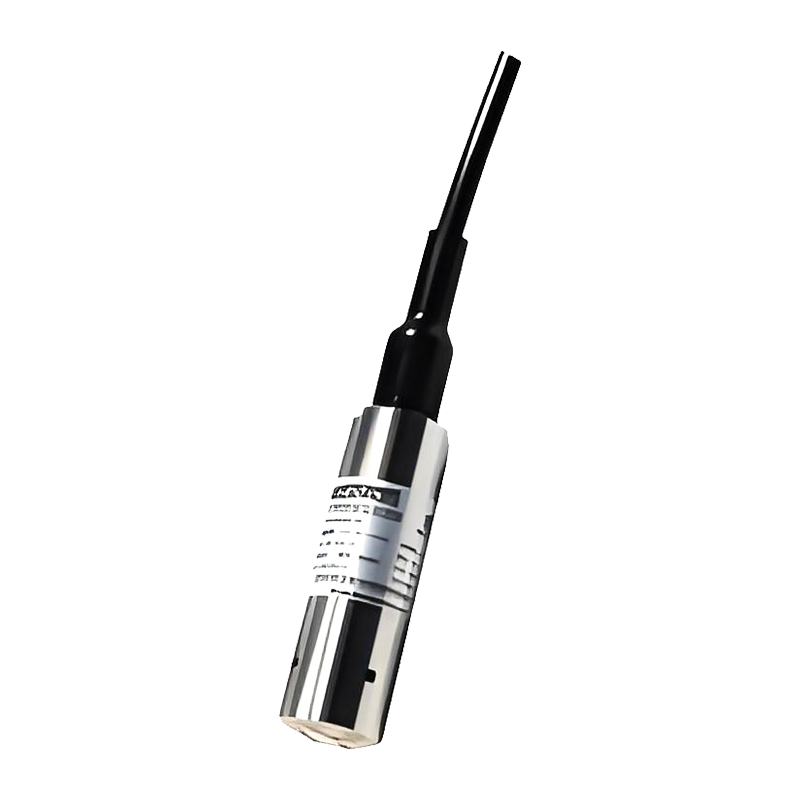

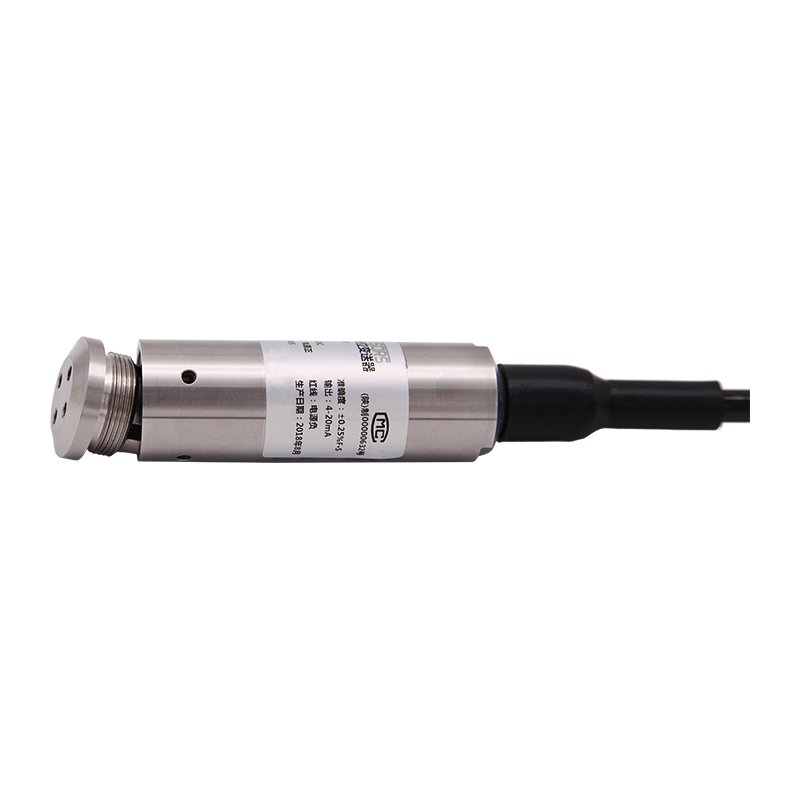

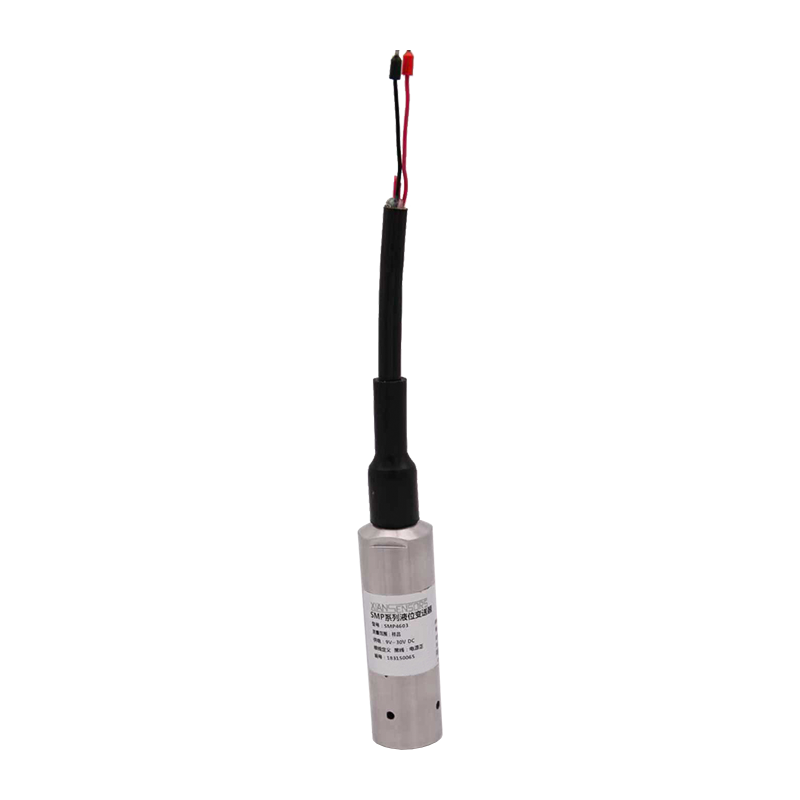

Le transmetteur de niveau submersible à usage général AI-LE utilise un capteur de pression en silicium diffusé haute performance comme élément de mesure. Il mesure la pression hydrostatique du liquide, qui est proportionnelle à la profondeur du liquide, et la convertit en un signal de courant ou de tension standard via un circuit de conditionnement de signal pour obtenir une mesure précise de la profondeur du liquide.
Ce produit convient à la mesure du niveau de liquide de divers milieux dans les systèmes pétrochimiques, métallurgiques, électriques, pharmaceutiques, d'approvisionnement en eau et de drainage et dans d'autres industries.
Structure externe : (unité : mm)
Paramètres techniques :
| Paramètres de pression |
| Gamme | 0 mH2O～1 mH2O┅200 mH2O |
| Surcharge | 2 fois la pression à pleine échelle, 5 fois la surpression pour les plages comprenant 5 mH2O. |
| Paramètres électriques |
| Type de sortie | Type actuel | Type de tension |
| Alimentation | 9 ~ 30 V CC | 12 ~ 30 V CC |
| Signal de sortie | 4 mA ~ 20 mA CC (système à deux fils) | 0/1 V ~ 5/10 V DC (système à trois fils) |
| Résistance de charge | ≤（U-9）/0,02 Ω (système à deux fils) | ≥10k (système à trois fils) |
| Paramètres structurels |
| Enceinte | Acier inoxydable |
| Capteur | Acier inoxydable 316L |
| Bague d'étanchéité | Caoutchouc fluoré |
| Câble | Câble spécial polyéthylène ∅7,5 mm |
| Niveau de protection | IP68 |
| Conditions environnementales |
| Adéquation des médias | Divers fluides non corrosifs pour l'inox 316L et le caoutchouc fluoré |
| Température de compensation | -10 ℃ ~ 80 ℃ |
| Température de fonctionnement | -20 ℃ ~ 85 ℃ |
| Température de stockage | -40 ℃ ~ 125 ℃ |
| Indicateurs de performance |
| Précision | ±0,25 % FS (typique) | ±0,5 % FS (maximum) |
| Erreur de température du point zéro | ±0,05 %FS/℃ (≤5 mH2O) | ±0,02 %FS/℃ (>5 mH2O) |
| Erreur de sensibilité | ±0,05 %FS/℃ (≤5 mH2O) | ±0,05 %FS/℃ (>5 mH2O) |
| Stabilité à long terme | ±0,3%FS/an (maximum) |
