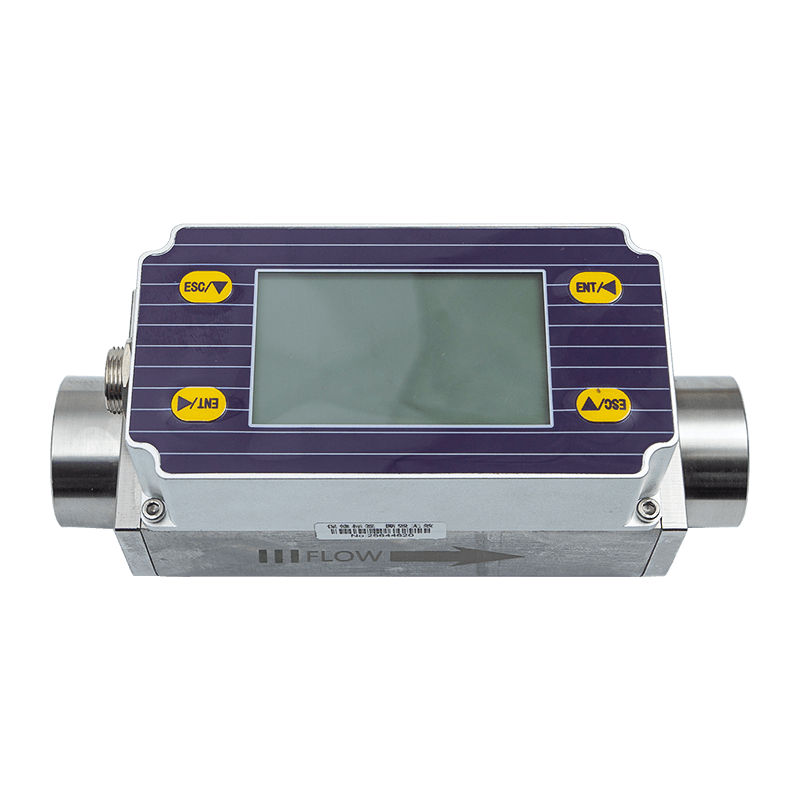

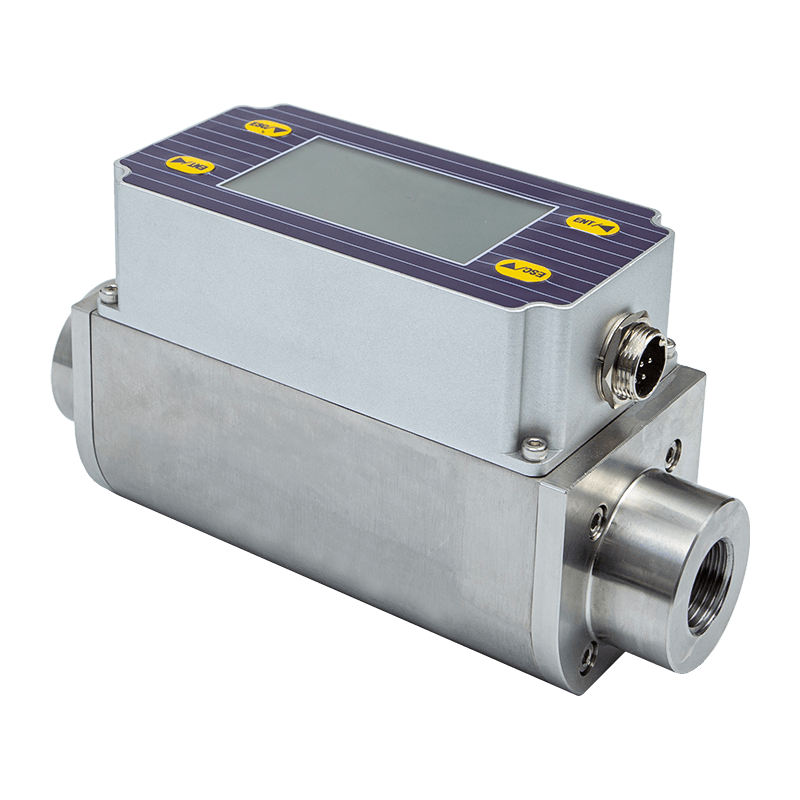

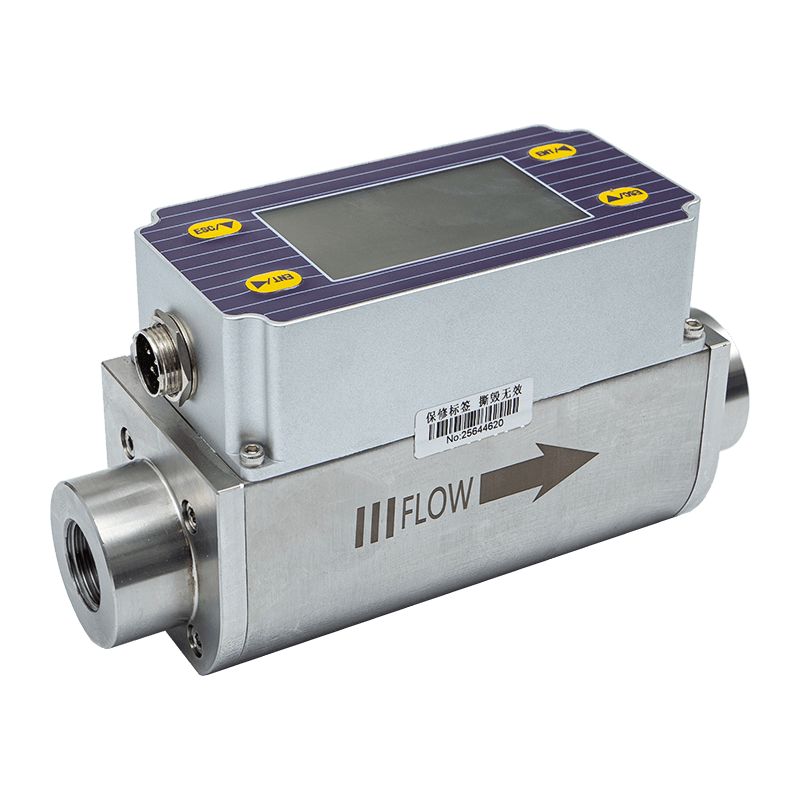

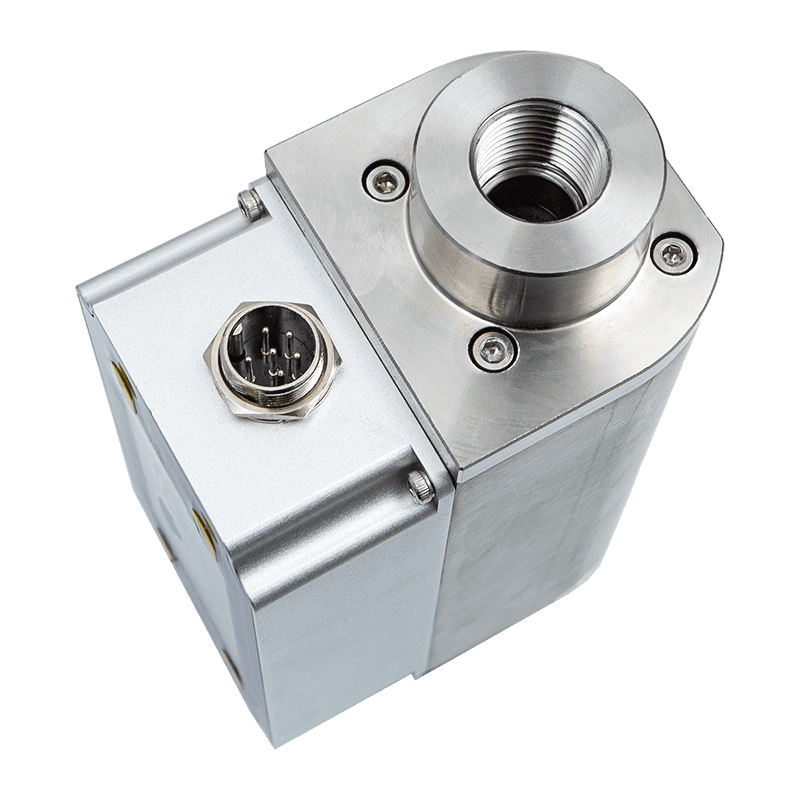

Principe de mesure
Les débitmètres massiques de gaz thermique sont conçus sur la base du principe de diffusion thermique. Ces instruments utilisent une méthode de différence de température constante pour mesurer avec précision les gaz. Ils offrent des avantages tels qu'une petite taille, un degré élevé de numérisation, une installation facile et des mesures précises.
La section capteur se compose de deux capteurs de température à résistance en platine de qualité de référence. Pendant le fonctionnement, un capteur mesure en permanence la température du fluide T1 ; l'autre capteur s'auto-chauffe à une température supérieure à la température du fluide T2 et est utilisé pour détecter le débit du fluide, appelé capteur de vitesse. La température ΔT = T2 - T1 , où T2 > T1 . Lorsque le fluide traverse, les molécules de gaz entrent en collision avec le capteur et évacuent la chaleur de T2, provoquant une baisse de la température de T2. Pour maintenir ΔT constant, le courant d'alimentation vers T2 doit être augmenté. Un débit de gaz plus rapide entraîne l’évacuation d’une plus grande quantité de chaleur. Il existe une relation fonctionnelle fixe entre le débit de gaz et l'augmentation de la chaleur ; c'est le principe de la différence de température constante.
Parmi eux ρ g , densité du fluide (liée à la densité)
V — Vitesse d'écoulement
K — Coefficient d'équilibre
Q — Capacité calorifique (liée à la chaleur spécifique et à la structure)
ΔT — Différence de température
Étant donné que la température du capteur est toujours automatiquement et constamment supérieure d'environ 30 °C à la température du fluide (ambiante), le débitmètre de gaz thermique ne nécessite en principe pas de compensation de température.
Le débitmètre massique de gaz thermique convient aux températures de fluide allant de -40 à 220 ℃.
( 1 ) La densité et la densité du fluide sont liées.
Où ρ g — la densité du fluide dans les conditions de fonctionnement ( kg/m3 )
ρn — Densité du milieu dans des conditions standard ( 101,325 kPa , 20 ℃) ( kg/m3 )
P — Pression de fonctionnement (kPa)
T — Température de fonctionnement (°C)
à partir des équations ( 1 ) et ( 2 ) que les relations fonctionnelles entre la vitesse d'écoulement, la pression de fonctionnement, la densité du gaz et la température de fonctionnement ont été déterminées.
Le débitmètre massique thermique différentiel thermostatique n'est pas affecté par la température et la pression. Il s'agit d'un véritable débitmètre massique direct, éliminant le besoin pour les utilisateurs de corriger la pression et la température.
Les débitmètres massiques de gaz thermique présentent les avantages techniques suivants :
● Un véritable débitmètre massique ne nécessite aucune compensation de température ou de pression pour la mesure du débit de gaz, ce qui le rend pratique et précis. Il peut obtenir le débit massique ou le débit volumétrique standard du gaz.
● Avec une large plage de mesure, il peut mesurer des débits de gaz de 100 Nm/s à 0,5 Nm/s et peut être utilisé pour la détection de fuites de gaz.
● Il présente une bonne résistance aux chocs et une longue durée de vie. Le capteur n'a pas de pièces mobiles ni de composants de détection de pression, il n'est donc pas affecté par les vibrations sur la précision des mesures.
● L'installation et la maintenance sont simples. L'installation et la maintenance peuvent être effectuées sans interruption de la production, à condition que les conditions du site le permettent. (Personnalisation spéciale requise)
● Conception numérique. La mesure globale du circuit numérique garantit des mesures précises et une maintenance pratique.
● Grâce à la communication RS-485, l'automatisation et l'intégration d'usine peuvent être réalisées.
