Caractéristiques
● Utilisation d'une puce de capteur de débit à système microélectromécanique (MEMS), d'un shunt de dérivation et d'une vanne proportionnelle électromagnétique.
● Les vannes proportionnelles électromagnétiques se caractérisent par une longue durée de vie et une sensibilité élevée.
● Stabilité du point zéro du capteur.
● Il présente une grande précision et une bonne répétabilité dans sa plage de mesure.
● Temps de réponse rapide.
● Interface mécanique standard, facile à installer.
● Sortie de communication RS485, protocole standard MODBUS RTU.
● L'écran LCD affiche les débits instantanés et cumulés, offrant une expérience de lecture claire et intuitive. Les débits peuvent être contrôlés via la saisie d'un bouton, et les débits contrôlés et en temps réel sont directement affichés sur l'écran LCD.
● La configuration standard inclut un contrôle d'entrée/sortie 4-20 mA.
● Contrôle d'entrée/sortie personnalisable 0-5 V ou 0-10 V
Présentation du produit

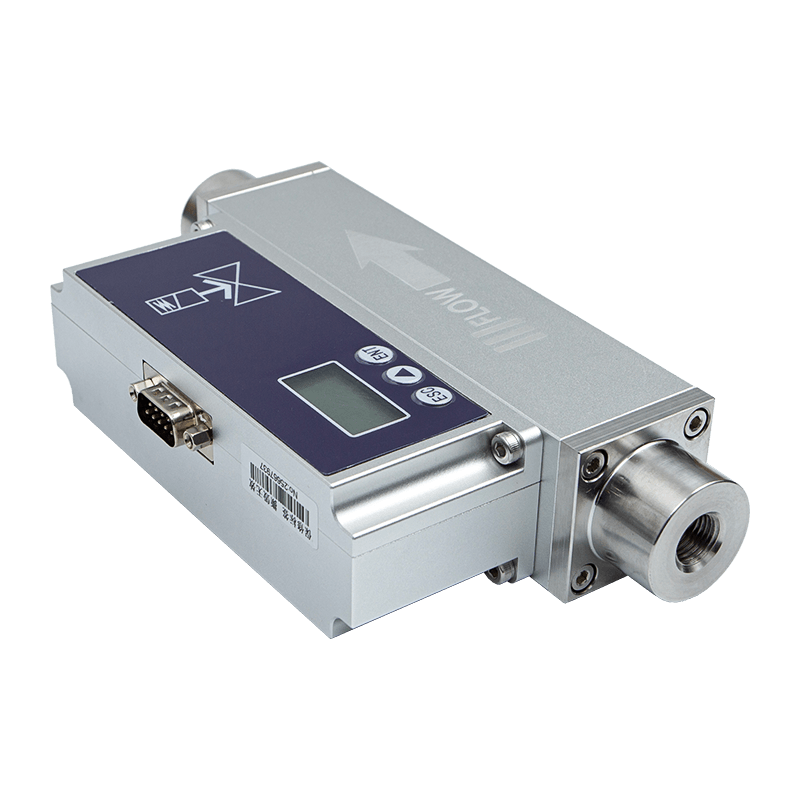

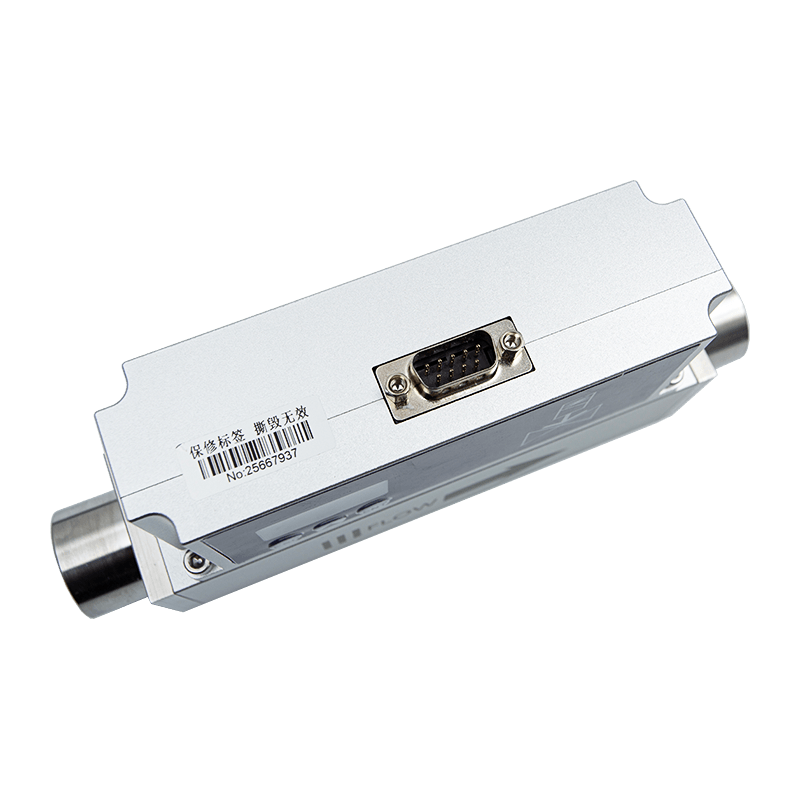

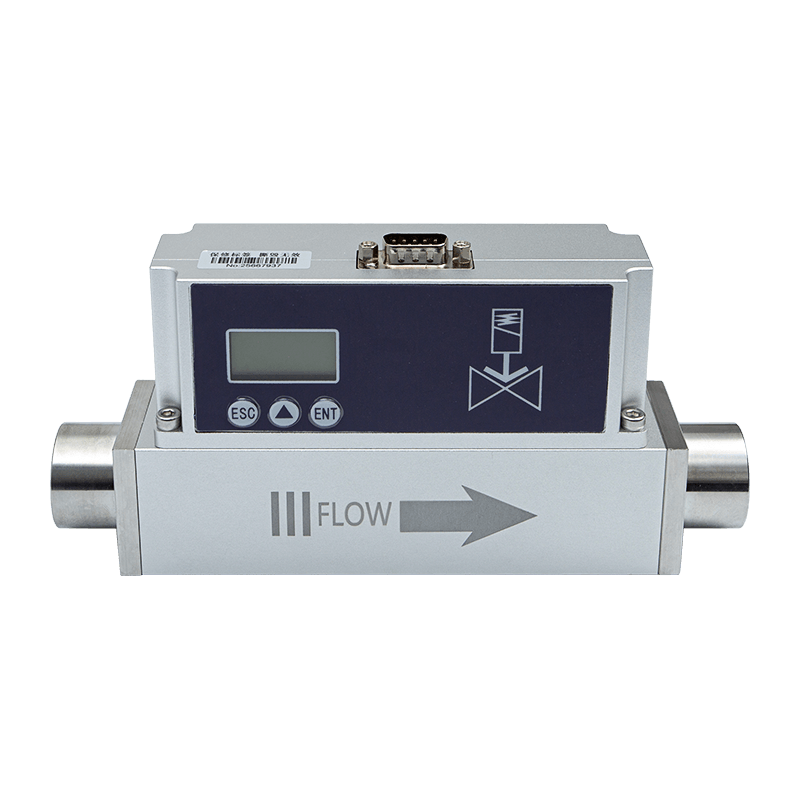

Le débitmètre massique de gaz thermique à valve proportionnelle AI-FC est un capteur de débit de gaz thermique avec contrôle de débit à valve proportionnelle conçu et développé à l'aide d'une puce de détection de débit de système microélectromécanique avancé (MEMS). Il combine une technologie de traitement du signal numérique et des algorithmes de contrôle de débit pour obtenir un contrôle précis et un traitement intelligent du débit de divers gaz.
Les débitmètres proportionnels commandés par vanne se caractérisent par une grande précision et de fortes capacités anti-interférences. Le fluide de dérivation dans le distributeur est dans un état d'écoulement laminaire, ce qui rend la mesure et le contrôle plus stables et précis, ce qui le rend adapté à la mesure et au contrôle de processus de divers gaz propres à faible débit.
Paramètres techniques
| alimentation qui fonctionne | DC24V/12W |
| Précision (%) | Control accuracy: ±1.0% SP, Measurement accuracy: 1% fs |
| Rapport de plage de contrôle et de mesure | 1:100 |
| Type de vanne | Type normalement fermé |
| Température de fonctionnement | -10 ~ 55 ℃ |
| humidité | <95%HR (pas de givre, pas de glace, pas de condensation) |
| Spécifications de débit | (0 ~ 10, 20, 30, 50, 100, 200, 300, 500) SCCM (0 ~ 1, 2, 3, 5, 10, 20, 30) SLM (0~50, 100) SLM (0-200, 300) SLM |
| Plage de pression de service | Mesure : 0-1,5 MPa Contrôle : 10SCCM-30SPLM Pression : 0,1-1,0MPa Pression 100 SPLM : 0,1-0,65 MPa Pression 300SPLM : 0,1-0,5 MPa |
| Temps de réponse typique du contrôle | Moins de 1,5 seconde (T90) |
| Mesurer le temps de réponse | <50 ms |
| Méthode de sortie | 4-20 mA (1-5 V), 0-5 V et 0-10 V peuvent être personnalisés. |
| Méthodes de communication | RS485 (protocole Modbus RS485) |
| Méthode de contrôle | Button operation, Modbus, 4-20mA (1-5V), 0-5V and 0-10V can be customized. |
| Connexion mécanique | Filetages internes G1/4, PT1/2 ; d'autres fils peuvent être personnalisés. |
| Niveau de protection | IP40 |
ont été mesurés à 25 ℃, 101,32 kPa et dans de l'air sec.
Autres fonctionnalités
| Conditions de température standard sélectionnables | 0°, 20°, 25°, adjustable by the user, default is 25° |
| Type de gaz sélectionnable | Air, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Différence de pression de fonctionnement normale | 0,1-0,8 MPa, débit <= 30 SLM 0.1MPA-0.6MPA 30SLM < Flow Rate Specification <= 100SLM 0.1MPa -0.4MPa 100SLM < Flow Specification < 300SLM |
| Différence de pression de travail non conventionnelle | Consultation personnalisée disponible |
