Description du produit

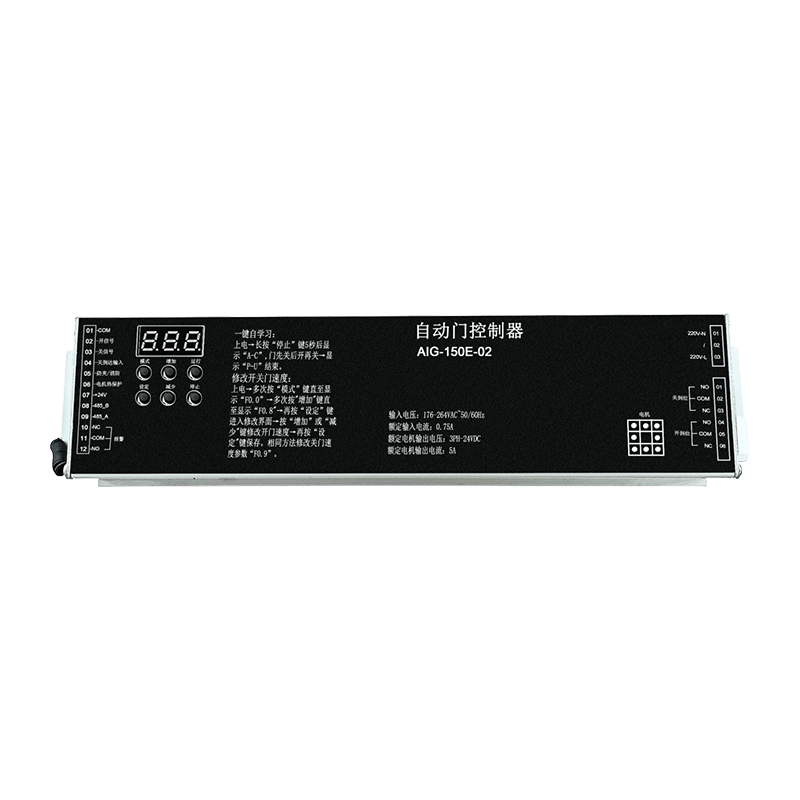

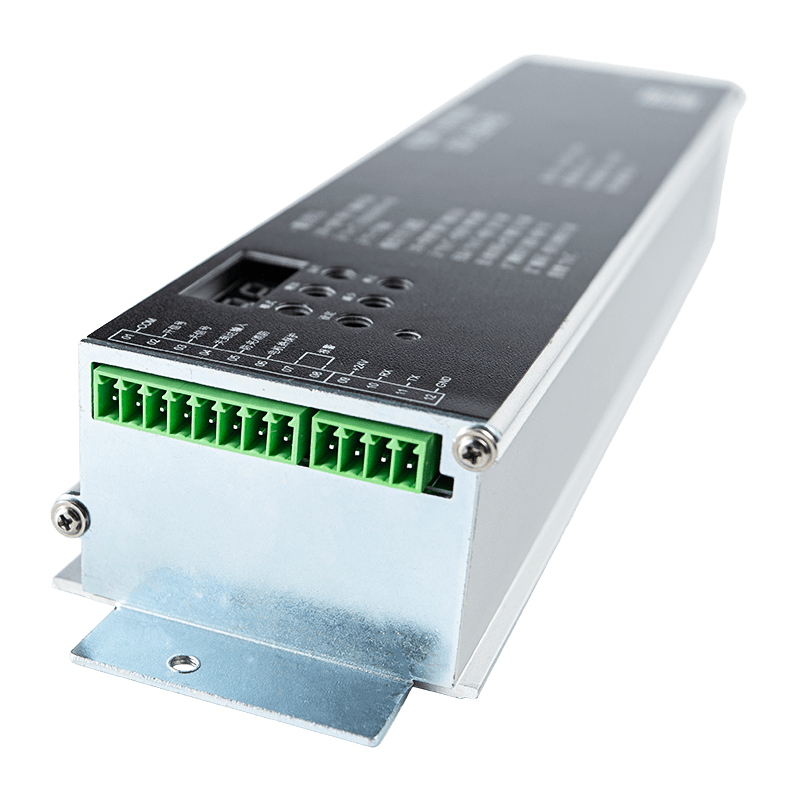

Modèle : L'AIG-150E-02 est un contrôleur CC sans balais spécialement conçu pour les portes d'ascenseur.
Alimentation et entrée : il fonctionne sur une entrée monophasée de 220 V en utilisant une méthode de câblage à trois fils (télécommunications).
Compatibilité du système : Il est conçu pour fonctionner avec des moteurs à courant continu sans balais, en particulier le modèle MT02-WS-100W.
Applications
Utilisation principale : l'appareil sert de contrôleur de porte coulissante.
Paramètres spécifiques : Le système comprend des configurations pour des types spécifiques de portes, tels que les portails médicaux (versions synchrones à encodeur et sans balais CC).
Environnement : les moteurs compatibles comme le MT01-YC-43W sont conçus pour des températures de fonctionnement comprises entre -20 °C et 50 °C.
Principales fonctionnalités
Surveillance de l'état : un affichage numérique à tube fournit des informations en temps réel sur l'état de fonctionnement, comme la mesure automatique de la largeur de la porte (A_c), l'ouverture normale (Uoo) et la fermeture (Uco).
Paramètres personnalisables :
Paramètres utilisateur (série P) : permet le réglage des vitesses d'ouverture/fermeture, des délais de fermeture automatique et du couple anti-pincement.
Paramètres du technicien (série F) : offre un contrôle plus approfondi sur les paires de pôles du moteur, les rapports de réduction et les paramètres avancés KP/KI de l'anneau de vitesse pour une accélération et une décélération en douceur.
Contrôle du couple : le contrôleur gère différentes phases de couple, notamment le couple de démarrage, le couple anti-pincement et le couple de maintien une fois la porte en place.
Modes de fonctionnement : prend en charge les modèles primaires-secondaires, les modes de batterie de secours et un mode de démonstration vieillissant pour les tests,
Avantages et fonctions de sécurité
Protections de sécurité : le contrôleur comprend une détection de blocage intégrée (sensibilité réglable) pour identifier lorsque le chemin d'une porte est obstrué.
Outils de diagnostic : un système de dépannage complet identifie les défauts spécifiques, tels que la défaillance du codeur/Hall (E02), la surtension (E05) et la surcharge du moteur (E18).
Intégrité opérationnelle : pour garantir la sécurité, le système nécessite une installation professionnelle, une mise à la terre stricte du fil de terre et l'utilisation de câbles blindés pour les encodeurs afin d'éviter les interférences.
Fonctionnalités de maintenance : Le contrôleur suit les heures de travail accumulées et permet une « récupération des paramètres » pour réinitialiser l'appareil aux paramètres d'usine par défaut pour des types de portes spécifiques.
Paramètres de performances du produit
| Tension d'entrée | 176-264 VCA, 50/60 Hz |
| Compatibilité moteur | Prend en charge les servomoteurs haute tension ou les moteurs asynchrones haute tension ; courant de sortie maximum : 3A ; puissance de sortie maximale : 500W |
| Signaux d'entrée | Ouvrir, Fermer, Anti-pincement/Protection incendie, Arrivée, Protection thermique moteur |
| Signaux de sortie relais | Position ouverte atteinte, Position fermée atteinte, Alarme de défaut |
| Interface de communication | Un port de communication série, connectable à un écran tactile externe ou à un panneau de débogage |
| Domaine d'application | Convient aux opérateurs de portes d'ascenseur synchrones généraux et aux opérateurs de portes d'ascenseur asynchrones généraux |
