Description du produit

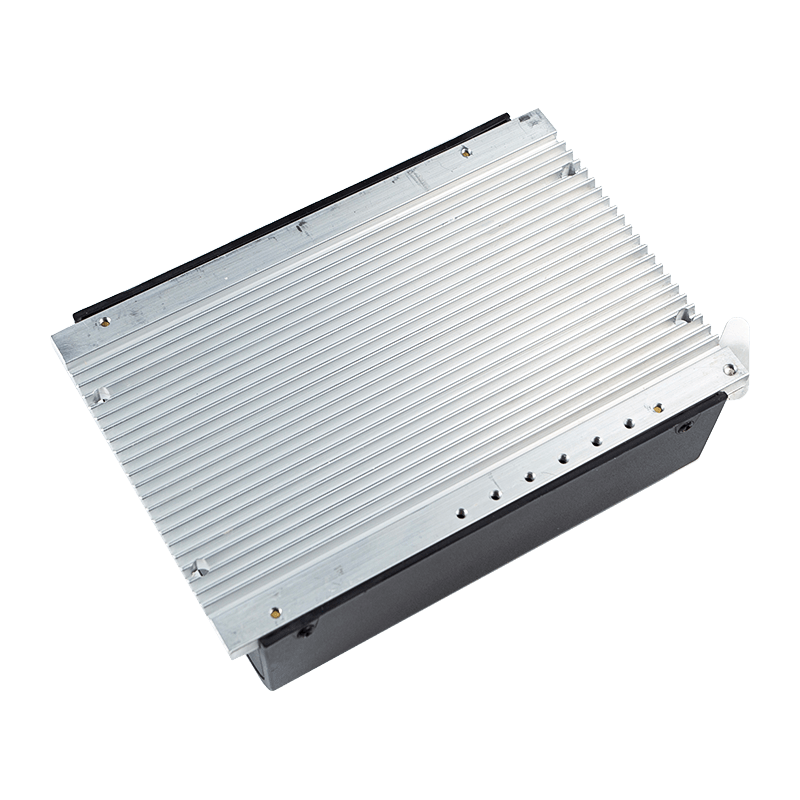

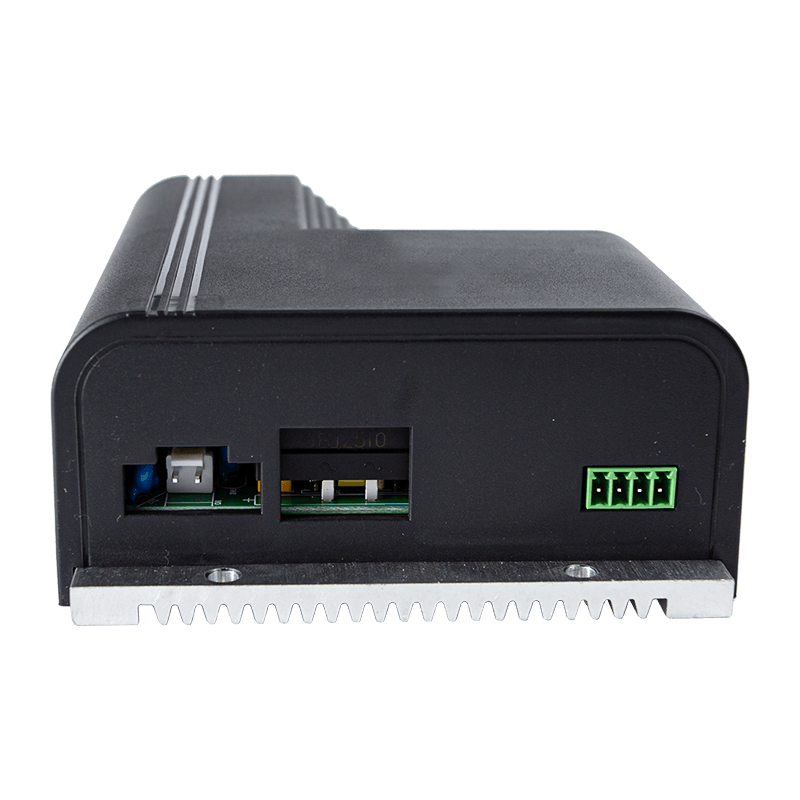

Type d'appareil : Un servocontrôleur de porte d'ascenseur haute performance conçu pour la gestion précise des systèmes de portes d'ascenseur.
Méthode de contrôle : utilise un contrôle PWM vectoriel spatial entièrement en boucle fermée.
Compatibilité du système : spécialement conçu pour fonctionner avec le servomoteur à aimant permanent MT01-TB-120W.
Exigences d'alimentation : fonctionne sur une tension d'entrée monophasée de 176 ~ 264 V AC (50/60 Hz).
Principales fonctionnalités

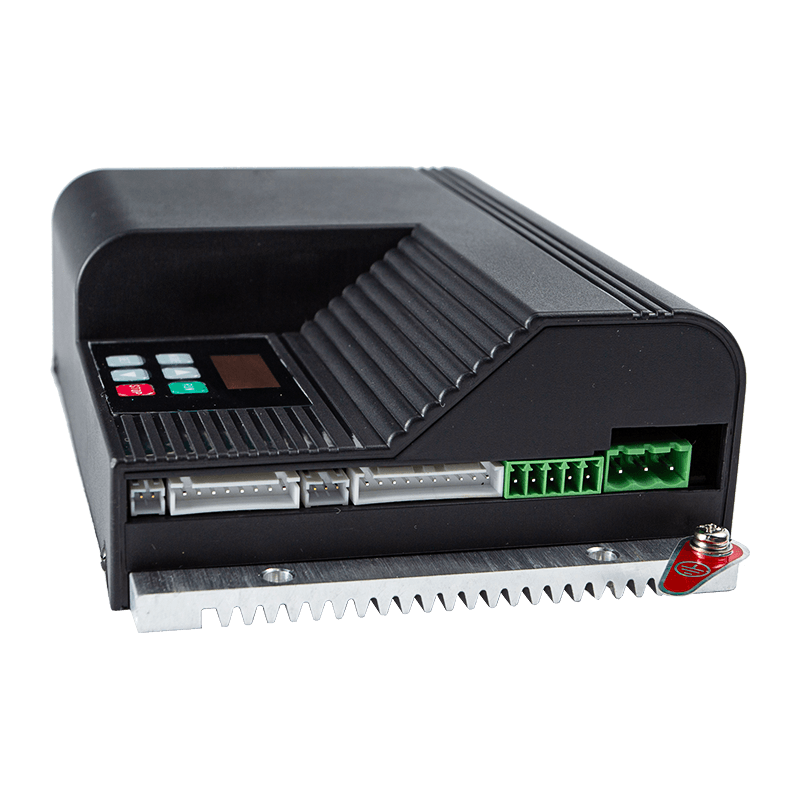

Surveillance complète : comporte un affichage numérique qui suit la vitesse de sortie, le courant, la tension du jeu de barres, la position de la porte et la durée totale de fonctionnement.
Mise en service One-Touch : comprend une fonction automatisée de « débogage à une touche » (A-c) qui mesure la largeur de la porte et teste la position initiale.
Paramétrage étendu :
Courbes de porte (groupes O & C) : permet un réglage précis de quatre vitesses différentes, y compris des distances tampons spécifiques, des vitesses d'accélération et de décélération pour les cycles d'ouverture et de fermeture.
Paramètres du technicien (groupe F) : gère les paires de pôles du moteur, les lignes d'encodeur et les fonctions de sortie relais.
E/S flexibles : équipé de huit entrées numériques (pour les signaux tels que les alarmes incendie, les capteurs de sécurité et les commandes de porte) et de trois sorties relais pour les alarmes d'état ou de défaut.
Logique avancée : prend en charge les modes de signal de porte à commutation de niveau et de bord et comprend des temps de jugement réglables pour le blocage de porte.
Applications
Application principale : Gestion du fonctionnement des portes coulissantes d'ascenseur/d'ascenseur.
Modes spécialisés : comprend un mode démo (F1.4) pour un cycle de test continu du mécanisme de porte.
Systèmes intégrés : prend en charge la communication TTL pour la copie de données et le réglage/débogage de paramètres externes.
Paramètres de performances du produit
| Tension d'entrée | 176-264 VCA, 50/60 Hz |
| Compatibilité moteur | Prend en charge un moteur sans balais ou un servomoteur 24 V CC contrôlable ; courant de sortie maximum 7,5 A ; puissance de sortie maximale 150W |
| Alimentation | Alimentation à découpage 24 V intégrée |
| Communications | Équipé d'une fonction de réseau de communication RS-485 |
| Signaux d'entrée | Ouvrir, Fermer, Anti-pincement/Protection incendie, Arrivée, Protection thermique moteur |
| Signaux de sortie relais | Position ouverte atteinte, Position fermée atteinte, Alarme de défaut |
| Domaine d'application | Exportez des portes d'ascenseur, des portes d'ascenseur de villa et des systèmes d'opérateur de porte spécialement personnalisés |
