Description du produit

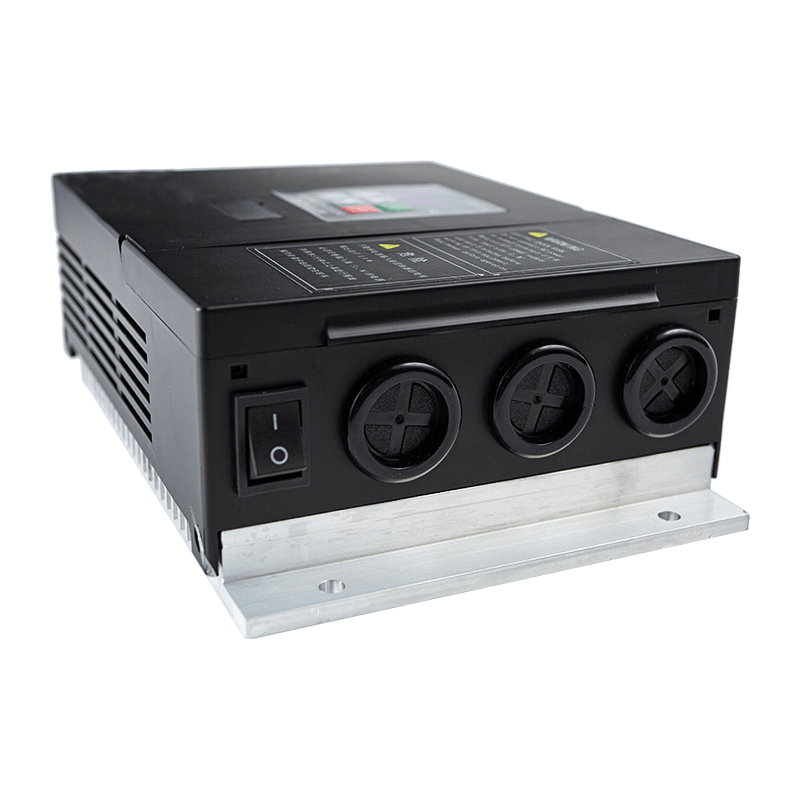

Type d'appareil : Il s'agit d'un variateur de fréquence spécialement conçu comme contrôleur asynchrone CA de porte d'ascenseur.
Interface système : il comporte un clavier numérique avec un écran pour la navigation, l'édition des paramètres (types « p », « n » et « d ») et la surveillance.

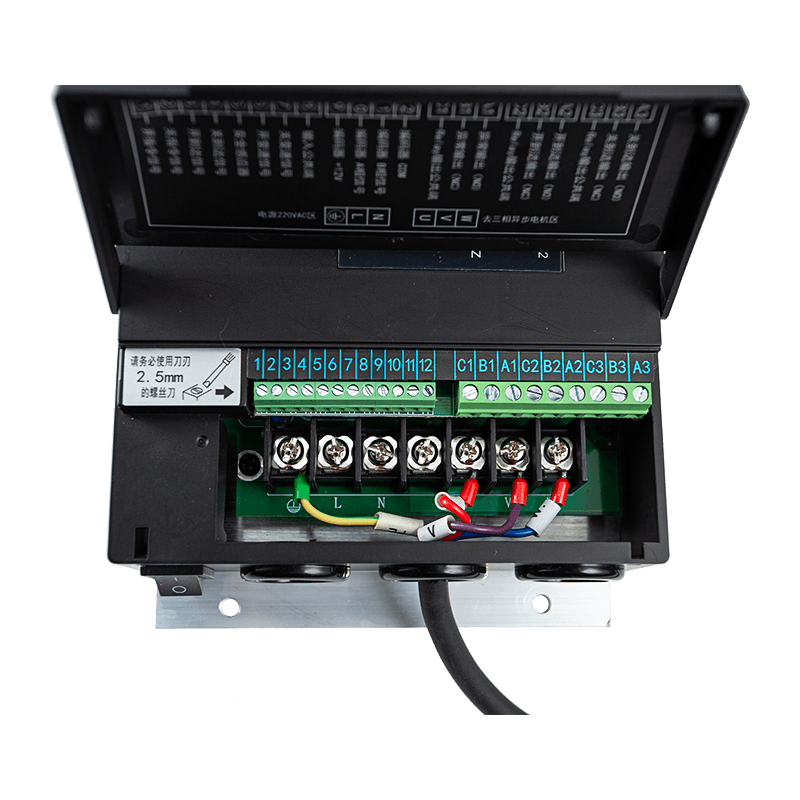

Alimentation et connectivité : l'unité utilise une alimentation monophasée et comprend des bornes pour la connexion du moteur, des signaux d'entrée (ouverture/fermeture/limite) et des sorties d'erreur.
Applications
Utilisation principale : Contrôle des cycles d'ouverture et de fermeture des portes d'ascenseur.
Modes de fonctionnement : il prend en charge plusieurs modes de fonctionnement spécialisés, notamment :
- Modes Encodeur et Encoder Circle.
-Modes de cercle de commutateur à 4 positions et de commutateur à 4 positions.
- Mode de communication via RS-485 pour le contrôle du système intégré.
- Mode manuel pour les tests et la configuration.
Principales fonctionnalités
Courbes de porte personnalisables : les utilisateurs peuvent affiner le mouvement de la porte en ajustant les paramètres d'accélération, de décélération et de fréquence à différentes étapes du cycle d'ouverture/fermeture.
Contrôle de couple programmable : comprend un niveau d'augmentation du couple CC (P05) et des paramètres de courant de maintien spécifiques (d40, d41) pour maintenir la position de la porte une fois complètement ouverte ou fermée.
Logique de contrôle flexible : le contrôleur permet la sélection de la logique du signal d'entrée (normalement ouvert ou normalement fermé) et offre plusieurs modes de contrôle (clavier, terminal ou communication).
Surveillance en temps réel : le système surveille et affiche une large gamme de données, notamment la fréquence de sortie, le courant, la position de la porte, la largeur de la porte (impulsions) et la durée totale de fonctionnement.
Sécurité : Une fonction de protection par mot de passe (P41) est disponible pour verrouiller les paramètres et empêcher les modifications accidentelles ou non autorisées.
Avantages
Précision et douceur : en fournissant jusqu'à six temps d'accélération/décélération différents pour l'ouverture et la fermeture, le contrôleur garantit un fonctionnement mécanique fluide et une courbe de fonctionnement de haute qualité.
Protection complète : le variateur comprend des protections intégrées contre les surintensités, les surtensions, les sous-tensions et les surcharges, qui protègent à la fois le contrôleur et le moteur contre les dommages.
Dépannage simplifié : une liste complète de codes d'erreur (par exemple, SC1 pour une surintensité, Er1 pour une défaillance de l'impulsion du codeur) permet aux techniciens de diagnostiquer et de remédier rapidement aux défauts.
Prêts à l'emploi : les unités sont expédiées avec un réglage automatique effectué en usine pour les impulsions de largeur de porte et les paramètres de fonction, permettant un fonctionnement de base immédiat.
Paramètres de performances du produit
| Tension d'entrée | 176-264 VCA, 50/60 Hz |

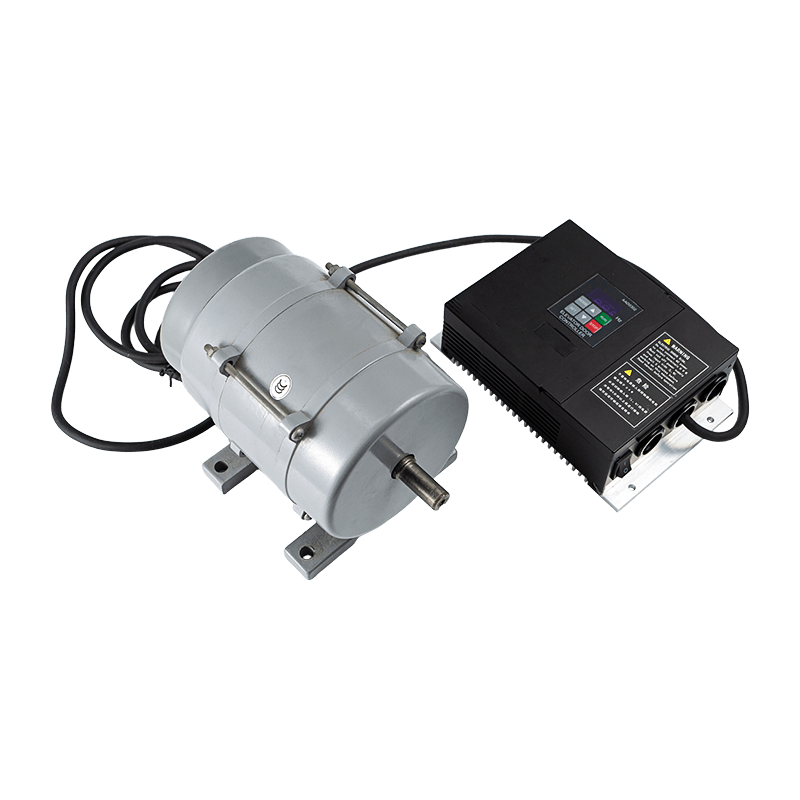

| Compatibilité moteur | Prend en charge les servomoteurs haute tension ou les moteurs asynchrones haute tension ; Courant de sortie maximum 3A, puissance de sortie maximale 500W |
| Signaux d'entrée | Ouverture, Fermeture, Anti-pincement/Protection incendie, Position atteinte, Protection thermique moteur |
| Signaux de sortie relais | Position ouverte atteinte, Position fermée atteinte, Alarme de défaut |
| Domaine d'application | Compatible avec le modèle Panasonic AAD03020 |
