Description du produit et applications
Utilisation principale : Ce contrôleur est spécialement conçu pour gérer le fonctionnement des portes coulissantes des chambres froides.

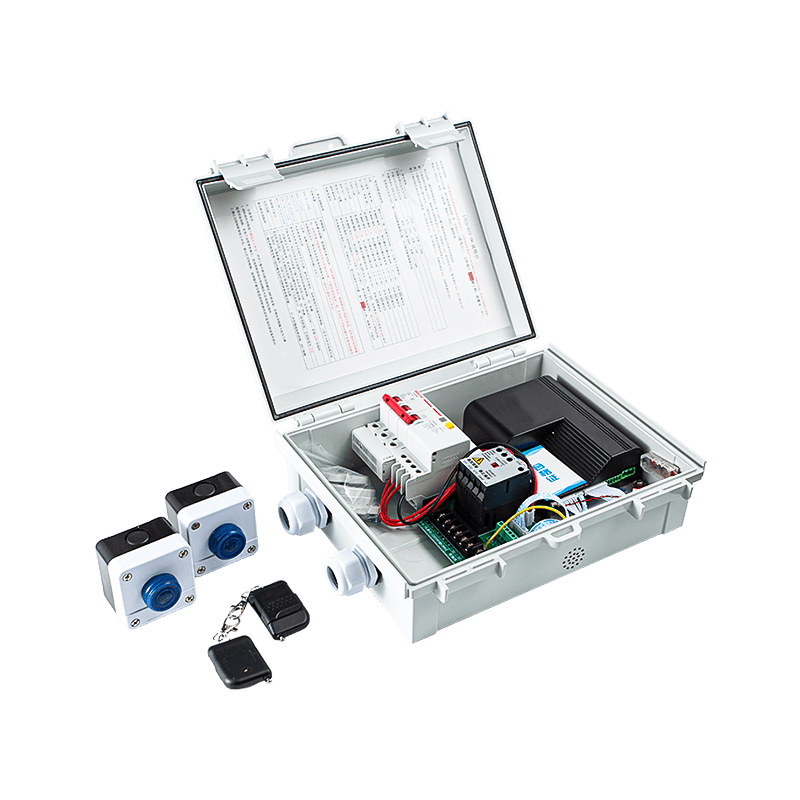

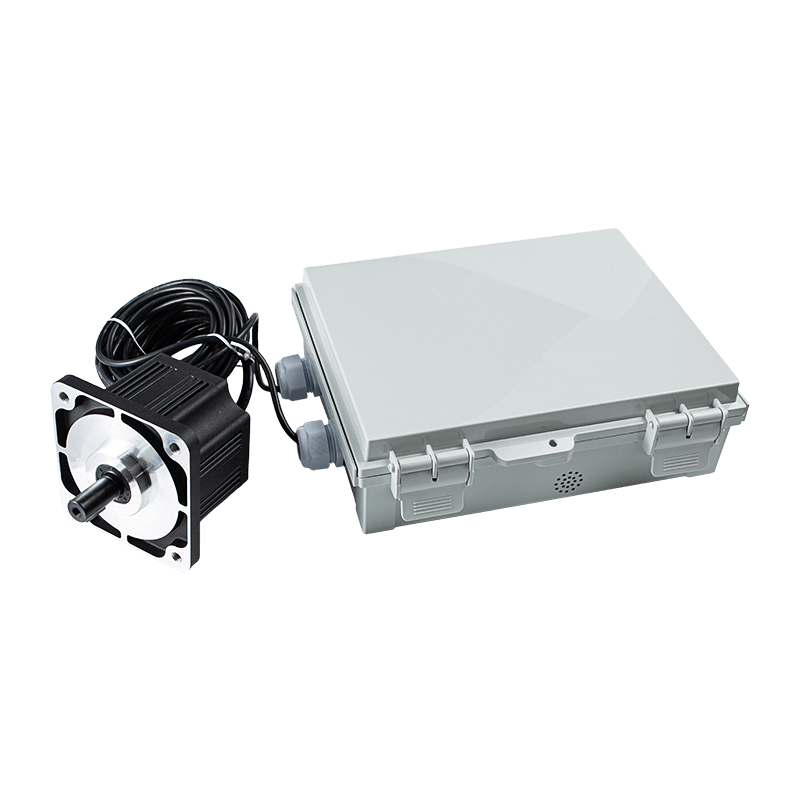

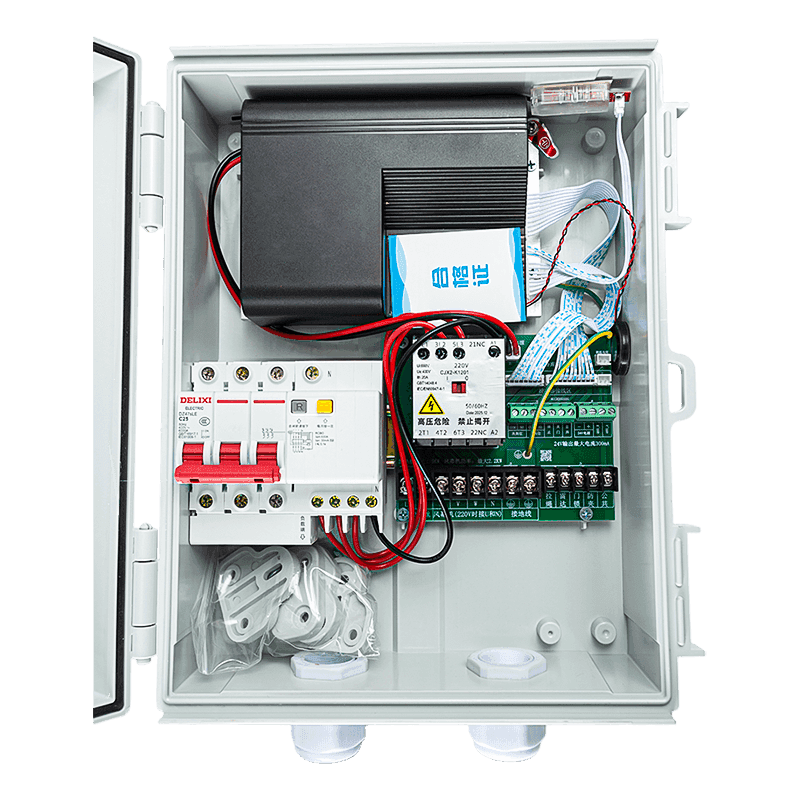

Composants du système : le système comprend généralement le boîtier de commande AIG-1500P-02Y, le contrôleur AIG-750L-06 (disponible en modèles à écran vocal ou tactile) et un moteur CC sans balais compatible.
Environnement cible : Conçus pour le stockage au froid, les moteurs compatibles sont conçus pour fonctionner à des températures allant de -30°C à 60°C.
Principales fonctionnalités
Fonctionnement personnalisable : les utilisateurs peuvent ajuster un large éventail de paramètres, notamment les vitesses d'ouverture/fermeture, le couple et les temps de fermeture différés.
Surveillance avancée : le système comprend un menu de surveillance (paramètres N01-N24) pour suivre les données en temps réel telles que la fréquence de sortie, le courant, la position de la porte, les enregistrements de défauts et les durées totales de fonctionnement.
Interface et indicateurs : l'affichage numérique du tube utilise des codes spécifiques pour indiquer l'état :
Veille : affiche "000".
Signaux d'entrée : identifie les sources telles que les télécommandes (100), les cordons de traction (200), le radar (300) et les capteurs anti-pincement (400).
État de fonctionnement : indique si la porte s'ouvre (001) ou se ferme (002).
Périphériques intégrés : le contrôleur gère les composants externes tels que les fils chauffants (jusqu'à 1 KW) et les rideaux d'air (jusqu'à 2,2 KW).
Avantages et fonctions de sécurité
Protections de sécurité : le système comporte des paramètres de couple anti-pincement et des temps de détermination pour éviter les accidents.
Remarque : La protection contre le piégeage n'est pas active à moins de 20 cm des positions complètement ouvertes ou fermées.
Fiabilité : les moteurs sont dotés d'une isolation de qualité B et sont résistants à l'humidité, ce qui les rend adaptés aux environnements à forte humidité typiques des entrepôts frigorifiques.
Facilité de maintenance : le contrôleur enregistre les quatre derniers défauts (E01-E99), permettant aux techniciens de diagnostiquer rapidement des problèmes tels que les pannes du capteur Hall (E02), la sous-tension (E05) ou la survitesse (E15).
Contrôle flexible : prend en charge plusieurs modes de travail, y compris le fonctionnement par clic sur le panneau ou les modes de contrôle externes (radar, cordon de traction, etc.).
Remarque de sécurité importante : Pour éviter l'électricité induite par haute tension et tout risque de choc électrique, le fil de terre du moteur doit être connecté à la marque de mise à la terre du contrôleur.
Paramètres de performances du produit
| Tension d'entrée | 176-264 VCA, 50/60 Hz |
| Contrôle du moteur | Prend en charge le moteur sans balais CC haute tension, puissance de sortie maximale 1500 W |
| Signaux d'entrée | Ouverture, Fermeture, Arrêt, Anti-pincement/Protection incendie, Serrure de porte, Résistance de détection de température radar, etc. |
| Sorties | Moteur de rideau d'air 380 VAC, élément chauffant 220 VAC, buzzer, sortie position ouverte, sortie position fermée |
| Communications | Une interface RS-485 pour un contrôle en réseau |
| Domaine d'application | Portes pour chambres froides, portes coulissantes industrielles robustes |
