Présentation du produit

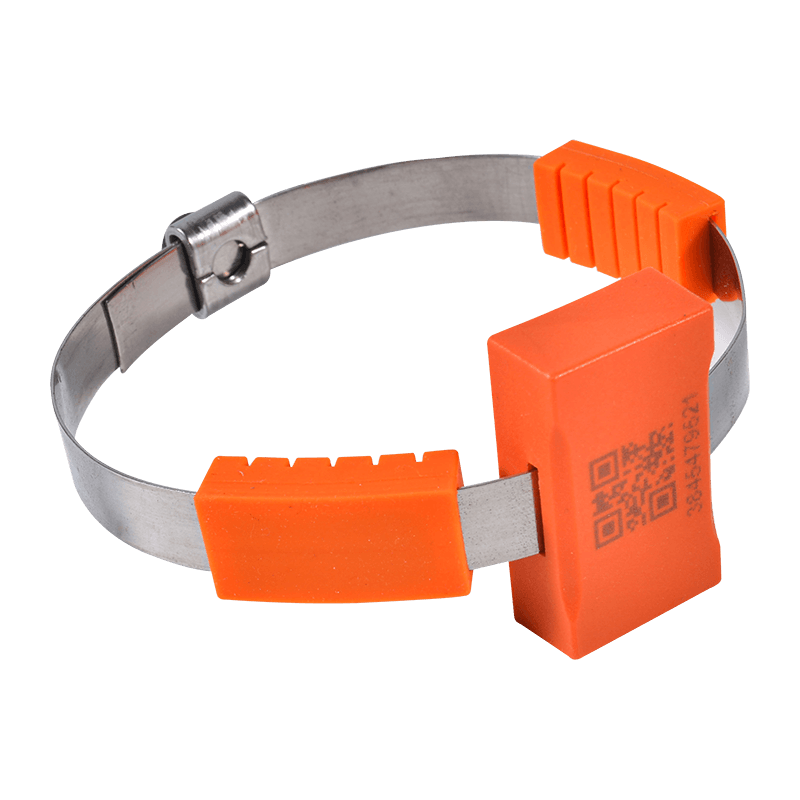

Le capteur de température passif sans fil est un capteur de température passif monocanal de haute précision composé d'un capteur de température, d'un dispositif de modulation et d'amplification du signal, d'un circuit de contrôle logique, d'un circuit de communication sans fil et d'une antenne. Ce capteur de température utilise la technologie d'extraction de puissance par induction CT, ce qui le rend adapté à la plupart des scénarios de mesure de température avec des connexions de courant appropriées. Il ne nécessite aucune alimentation externe ni alimentation par batterie, offrant des avantages significatifs en termes de stabilité du produit et de facilité d'installation par rapport aux capteurs de température alimentés en externe qui sont difficiles à déployer et aux capteurs alimentés par batterie qui sont sensibles à l'impact de la température ambiante sur leur durée de vie.
Ce capteur de température est doté d'une détection de température à canal unique et utilise une méthode de montage par sangle, permettant un contact direct avec l'objet mesuré pour une installation facile et sécurisée. Il utilise une communication sans fil à très faible consommation, transmettant les données de température collectées à trois canaux à un hôte de mesure de température sans fil via un réseau sans fil. Le produit est principalement déployé dans des applications telles que les appareillages basse tension.
Présentation de la fonction
| Fonctions principales | Présentation de la fonction |
| Fonction de détection de température | Détection en temps réel de la température actuelle de la pièce mesurée |
| Fonction d'auto-test de la tension d'alimentation | Détection en temps réel de la valeur de la tension d'alimentation du capteur |
| L'énergie est tirée du courant induit | Le capteur est alimenté par induction électromagnétique du courant côté primaire. |
| Remarque : Toutes les données détectées par les capteurs sont téléchargées vers l'hôte de mesure de température sans fil via une transmission sans fil. |
Principaux paramètres techniques
| paramètre | Plage de mesure de la température : -40 ～ 150 ℃ |
| Précision de mesure : ± 1 ℃ |
| Fréquence d'échantillonnage de la température : 10 à 30 secondes (aléatoire) par défaut |
| Fréquence sans fil : 433 MHz |
| Distance de transmission sans fil : ≥ 350 mètres (espace ouvert) |
| Puissance de fonctionnement : puissance inductive, courant induit supérieur à 3A |
| Courant de démarrage : < 5A |
| Niveau de tension requis pour l'emplacement d'installation du capteur : ≤ 220 KV |
| Exigence de courant primaire pour l'emplacement d'installation du capteur : ≤5 000 A (Pour les courants supérieurs à 5 000 A, veuillez contacter le personnel technique du fabricant pour évaluer les conditions du site). |
| Méthode d'installation : groupée |
| Dimensions du corps principal : 24 mm * 22 mm * 10 mm |
| Installer Partie | Appareillage haute tension amovible : jeux de barres, contacts fixes, raccordements de câbles, etc. Appareillage basse tension : bornes de départ, bornes d'entrée et de sortie du disjoncteur. Jeux de barres tubulaires, jeux de barres en cuivre, bornes de sous-stations, etc. |
| Appareillage fixe haute tension : jeu de barres, sectionneurs, raccordements de câbles, etc. |
| Appareillage basse tension : entrée, sortie disjoncteur, sortie câble, etc. |
| Installeration steps |  Étape 1 : estimez la longueur de l'emplacement d'installation et insérez la longueur appropriée à travers le module ; insérez la plaque de collecte d'énergie et le silicone souple dans le capteur (avec le côté ondulé du silicone souple vers le bas, aligné avec la position de détection de température). |
| Étape 2 : Enroulez le module autour de la source d'alimentation (chemin de courant principal) de sorte que le point de mesure de la température entre en contact avec la pièce à mesurer, et serrez les plaques d'alliage des deux côtés ; puis superposez les deux extrémités sous les clips. Serrez les vis avec une clé Allen. |
