Description du produit et applications

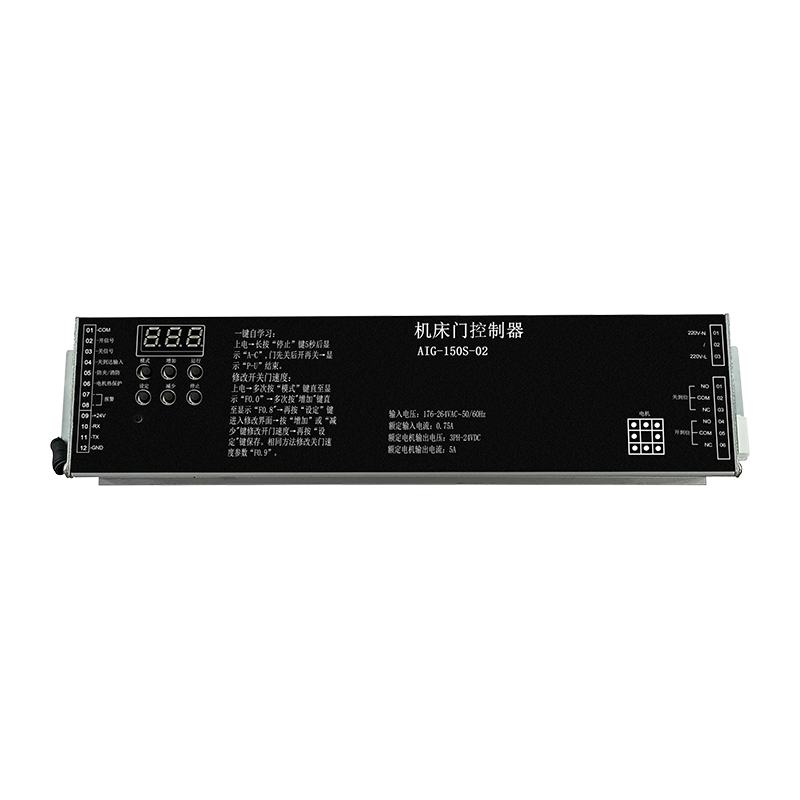

Application cible : ce contrôleur est spécialement conçu pour le fonctionnement automatisé des portes de machines-outils.
Type de système : Il s’agit d’un contrôleur DC sans balais qui utilise un contrôle PWM vectoriel spatial en boucle fermée pour gérer le mouvement du moteur.
Profil physique : L'unité est compacte, avec des dimensions de 261 x 64 x 41 mm (LxlxH).
Principales fonctionnalités
Débogage à une touche : le système comprend une fonction d'auto-apprentissage simplifiée « A-c » qui mesure automatiquement le déplacement de la porte et identifie l'angle initial du moteur.
Interface de contrôle complète : un clavier numérique permet aux utilisateurs de basculer entre les modes, de surveiller les données en temps réel (vitesse et courant) et de modifier les paramètres de fonction.
Courbes opérationnelles à plusieurs niveaux :
Groupes d'ouverture (O) et de fermeture © : prend en charge quatre niveaux de vitesse distincts (Lv1–Lv4) avec des paramètres personnalisables pour l'accélération, la décélération, le « jerk » (douceur) et les distances d'amortissement.
E/S configurables :
Entrées : prend en charge les signaux externes pour les commandes d'ouverture/fermeture, les interrupteurs de fin de course et les entrées de liaison sécurité/incendie.
Sorties relais : comprend trois relais qui peuvent être programmés pour 15 fonctions différentes, telles que la signalisation lorsque la porte est complètement ouverte/fermée ou l'indication d'un défaut du contrôleur.
Surveillance en temps réel (paramètres N) : suit les données techniques, notamment la tension du bus CC, la position actuelle de l'encodeur, la durée totale de fonctionnement et le nombre de cycles de porte (jusqu'à des millions de cycles).
Avantages et fonctions de sécurité
Précision et fiabilité : L'utilisation de câbles d'encodeur blindés et d'un contrôle en boucle fermée garantit un positionnement précis de la porte et empêche les moteurs « d'emballement » pendant le fonctionnement.
Protections de sécurité :
Logique anti-pincement : comprend des « zones mortes » programmables et des temps de détection de décrochage pour éviter les blessures ou les dommages matériels.
Protection environnementale et électrique : comprend une protection contre les surtensions induites par la foudre et une protection thermique du moteur (via DI6 ou DI5).
Diagnostics avancés : le contrôleur stocke les quatre derniers défauts (par exemple, E-01 pour une surintensité, E-02 pour une panne d'encodeur) pour faciliter un dépannage rapide.
Stabilité : comprend une protection intégrée contre les surtensions, les sous-tensions, le calage du moteur et la rotation inverse.
Spécifications de performances du produit
| Tension d'entrée | 176-264 VCA, 50/60 Hz |
| Moteur sans balais ou servomoteur 24 V CC contrôlable, courant de sortie maximum 7,5 A, puissance de sortie maximale 150 W Interrupteur d'alimentation 24 V |
| Équipé d'une fonction de réseau de communication RS-485 |
| Signaux d'entrée | ouverture, fermeture, anti-pincement/feu, arrivée, protection surchauffe moteur |
| Signaux de sortie relais | position ouverte, position fermée, erreur |
| Plage applicable | portes de machines-outils, portes fonctionnelles spécialement personnalisées, etc. |
